Pogo pin-liitmikud: vetruv lahendus elektriühenduste jaoks

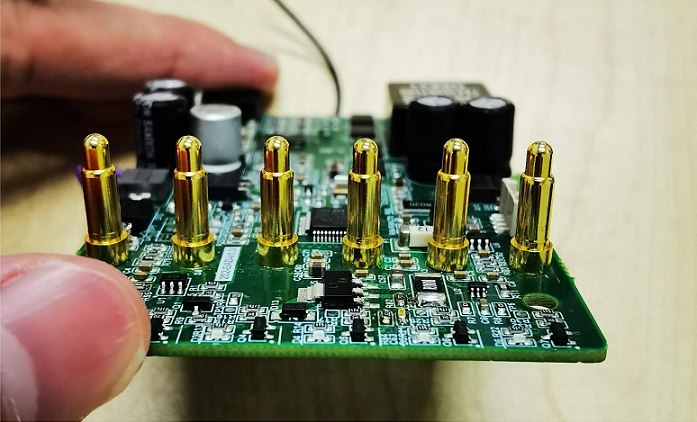

Pogo tihvtidega pistikud, tuntud ka kui vedrudega pistikud, on teatud tüüpi elektrilised pistikud, mis kasutavad kontakti loomiseks ja vooluringi lõpetamiseks vedruga tihvte. Neid kasutatakse tavaliselt olmeelektroonikas ja testimisseadmetes, kus on vaja usaldusväärset ühendust, mida saab hõlpsasti siduda ja lahti ühendada.
Kuidas Pogo Pins töötavad
Pogo tihvt koosneb juhtivast võllist, mille sees on vedru. Ots on korrosiooni vältimiseks ja juhtivuse parandamiseks kaetud juhtiva materjaliga, näiteks kullaga, nikli peal. Vedru annab "põrge", mis annab pogo nööpnõeladele nende nime, mis tuleneb Pogost, multikategelasest, kes hüppab pogo pulga otsas.
Kui pogo tihvt surutakse trükkplaadi padjale või tihvtile, surub vedru kokku ja juhtiv ots puutub kokku. Vedru avaldab püsivat jõudu, et säilitada usaldusväärne ühendus, võimaldades samas ka paari kõrguse või tasasuse mõningast varieerumist. Kui vedru pole paaritunud, tõmbub vedru tagasi ja tõmbab otsa turvaliselt tagasi tihvti korpuse sisse.
Pogo Pinsi eelised
Pogo tihvtidel on teiste pistikutüüpide ees mitmeid eeliseid:
- Kuldkatte ja vedrusurve tõttu madal kontakttakistus
- Pole vaja ühendusi käsitsi siduda/paarimata
- talub mustust, õli ja muid saasteaineid
- Võimaldab kompenseerida paarituvate pindade vahelist väikest kõrvalekallet
- Pikk kasutusiga minimaalse kulumisega pärast korduvaid paaritustsükleid
- Lihtne disain ilma eraldi korpuste või lukustusmehhanismideta
Rakendused
Mõned levinumad rakendused, mis kasutavad pogo pin-pistikuid, on järgmised:
- Testimisseadmeid, mis vajavad ajutisi ühendusi trükkplaatidega
- Programmeerijad prototüüpide loomiseks ja väikesemahuliseks tootmiseks
- Tarbeseadmete aku kontaktid
- Sondid, mida kasutatakse ahelasiseseks testimiseks ja silumiseks
- Elektroonikaseadmete trükkplaatide vahelised ühendused, kus plaadid võivad vajada uuendamise või remondi jaoks väljavahetamist
Pogo tihvtid pakuvad mitmekülgset ja usaldusväärset lahendust nii ajutiste kui ka poolpüsivate elektriühenduste jaoks mitmesugustes rakendustes. Nende vedruga konstruktsioon neelab kõikumisi ja peab vastu korduvatele paaritumistsüklitele, mistõttu sobivad need hästi prototüüpimiseks, testimiseks ja teenindusrakendusteks.
