Tugeva vooluga laadimispistiku kaabel 15A-30A
Konstruktsiooni tehnilised nõuded:
1. Pistikute hulka kuuluvad isased, emased ja isased pistikupesad. Pistiku tüüp on 2P ja võrdlustihvtide vahe on 4,2 mm;
2. Isase pea väliskonstruktsioon sisaldab 4 kruviauku. Suuruse nõuded on näidatud alloleval joonisel. Isane juhe toetab 18# AWG silikoontraadi keevitamist:
3. Naise pea ots on mõeldud kummiga katmiseks ja kummeeritud pea tagumise seljaosa pikkus ei ületa 5mm.
Emane juhe toetab 18#AWG silikoontraadi keevitamist;
1. Naise pea 2. Isase pea 3. Isase pea iste 4. Vastupidine sisestusstruktuur, mis vastab isase ja naise peadele ning on märgitud plastkestale pluss
5. Isase istme plastikust kesta suurus on näidatud joonisel ja tihvti tüüp toetab ka keevitust 18#AWG silikoontraati;
6. Nõutav sisestusjõu vahemik: väljatõmbejõud 1–2 kg, sisestusjõud 2–4 kg;
Kogupikkus alla 20 mm või sellega võrdne Elektrilised tehnilised nõuded:
1. Pidevvool 12~15A, hetkevool 25~30A;
2. Kasutage pinget kuni 250 V, taluma pinget, mis on suurem või võrdne 1500 V;
3. kontakttakistus 0,8 mΩ või sellega võrdne, isolatsioonitakistus 500 MΩ või suurem;
4. Vase osade pind on kullatud 2U ja kasutusiga on üle 1000 korra;
5. Toetage traadi gabariiti kuni 18# AWG;
6. Temperatuuritaluvusvahemik -25~120 kraadi ;
7. Leegiaeglustaja klass UL94-VO, RoHS-iga ühilduv;

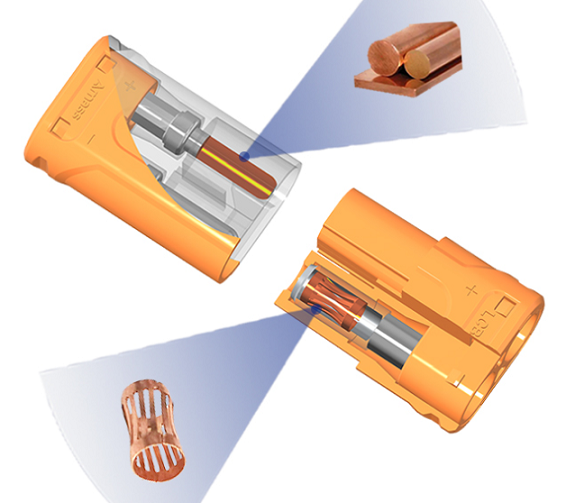

Isane φ1,4 Vask 6,2 Emane Silikoontraat Isane iste 8,4
