Kuidas kujundada TWS-i kõrvaklappide antenn?
Bluetooth-mooduli olulise osana mängib TWS-peakomplekti Bluetoothi antenn olulist rolli ka TWS-peakomplektis. Bluetooth-antenni disain ja selle sobivus peakomplektiga aitavad parandada Bluetooth-side edastuskvaliteeti, parandades seeläbi tegelikku kasutuskogemust.

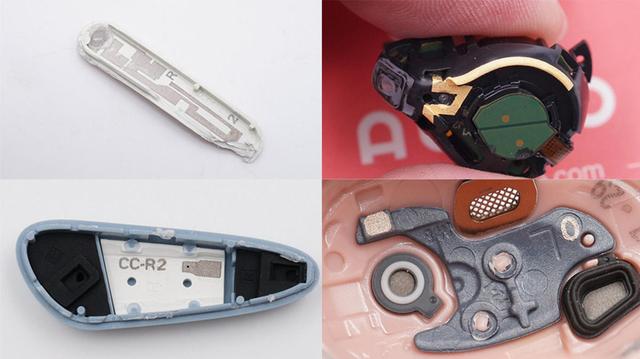

Praeguste TWS-peakomplektide hulgas on laialdaselt kasutatavad Bluetooth-antennid jagatud nelja tüüpi, nimelt PCB-antennid, FPC-antennid, keraamilised antennid ja LDS-antennid. Seekord jagab I Love Audio Network TWS-peakomplekti Bluetooth-antenni rolli, tüüpe ja disainivalikuid kolmest aspektist: antenni tähtsus TWS-peakomplektis, TWS-peakomplekti Bluetooth-antenni tutvustamine ja valikuvõimalused. TWS-peakomplekti disain.
1. TWS-i kõrvaklappide antenni tähtsus
Vanamoodsatest raadiotest praeguste nutikõlariteni, "suurtest vendadest" nutitelefonideni, traditsioonilistest Bluetooth-peakomplektidest tõeliste juhtmevabade TWS-peakomplektideni. Tarbeelektroonika tehnoloogia arendamisel on antenn oluline püsivara. Interneti kõikehõlmava kontseptsiooni sünniga on antenni roll veelgi olulisem, et nutikodud, nutikad sõidukid ja nutikad kantavad seadmed oleksid omavahel ühendatud ja ühe masinaga juhitavad.
TWS kõrvaklapid on True Wireless Stereo kõrvaklapid. Peamine kasutusmeetod on Bluetooth-raadiosageduse kaudu ühenduse loomine mobiilseadmetega, nagu mobiiltelefonid ja arvutid, seejärel heliteabe edastamine kõrvaklappidesse ning seejärel dekodeerimine ja kõrvaklappide otsas väljastamine.
Selles protsessis peab Bluetooth-antenn toimima "tornina", et suhelda kahe osapoole vahel ning täita saatmise ja vastuvõtmise ülesandeid. Seetõttu täiendavad TWS-peakomplektis Bluetooth-kiip ja Bluetooth-antenn üksteist, et realiseerida juhtmevabalt edastatavat muusikat ja vältida juhtmete köidikuid.

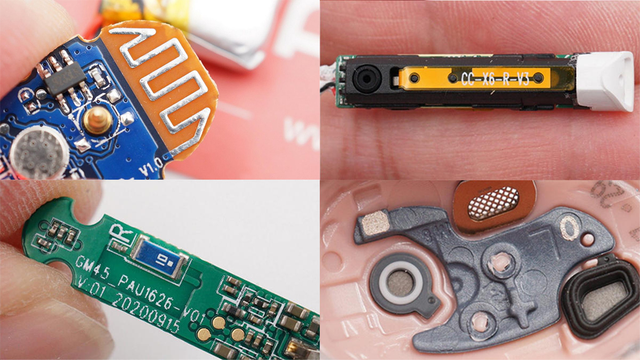

2. TWS peakomplekti Bluetoothi antenni tutvustus
TWS-peakomplekti olulise püsivarana on Bluetooth-antenni praegune arendus suhteliselt küps. Peamiselt on nelja tüüpi PCB-antenne, FPC-d, keraamikat ja LDS-i. Kõige sobivama antennitüübi valimisel arvestage TWS-i kõrvaklappide välimust, sagedusriba nõudeid ja maksumust.

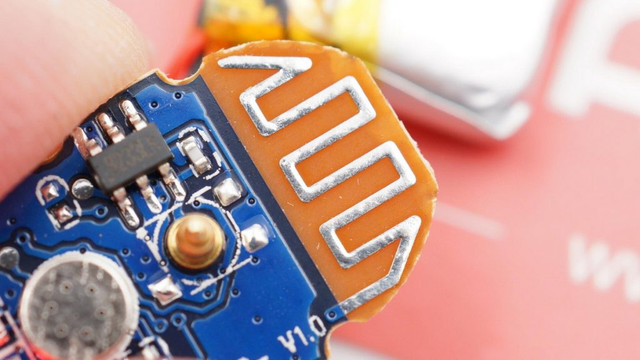

PCB pardaantenn
Nagu nimigi ütleb, on PCB-antenn antennitüüp, mis joonistatakse otse PCB-plaadile. Seda kasutatakse laialdaselt ühe sagedusega mooduli trükkplaatides, nagu Bluetooth-moodulid, WIFI-moodulid ja ZIGBEE moodulid. TWS-i kõrvaklappides on helitugevuse piirangu tõttu pardal oleva Bluetooth-antenni rakendamine suhteliselt haruldane.
PCB-plaadi antenne saavad kavandada ja rakendada trükkplaatide tarnijad, mis on samaväärsed plaadi vooluringiosaga.
Eelised: PCB-i pardal oleva antenni jaoks pole vaja mitut silumist ja seda saab otse PCB-le tõmmata ilma kuludeta.
Puudused: nõutav ala on suur, suunatavus on suhteliselt üks, sobib ainult ühele sagedusribale, erinevate antennipartiide konsistents on suhteliselt halb ja häiretevastane võime on halb.

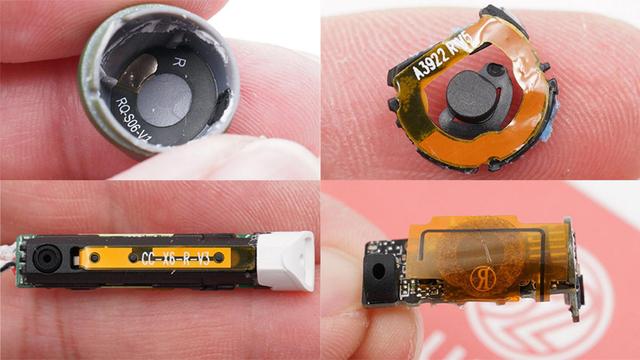

FPC antenn
FPC antenn arenes välja PCB pardaantennist. TWS-peakomplekti helitugevuse piirangu tõttu ei mahu sisemise emaplaadi ruumi antenni. FPC-antenn võrdub antenniahela PCB-st väljavõtmisega ja muude väliste metallide kasutamisega, et muuta antenn eraldi komponendiks. Et seda saaks paremini paigutada TWS-peakomplekti siseruumi.
FPC-antenni saab realiseerida pehme plaadi ja painduva materjali PCB tehases.
Eelised: Rakendatav enamiku väikeste elektroonikatoodete puhul, sagedusribad, mida saab teha, on samuti rikkalikud, jõudlus on parem ja hind on madalam.
Puudused: iga toodet tuleb eraldi siluda ja käsitsi parandada.

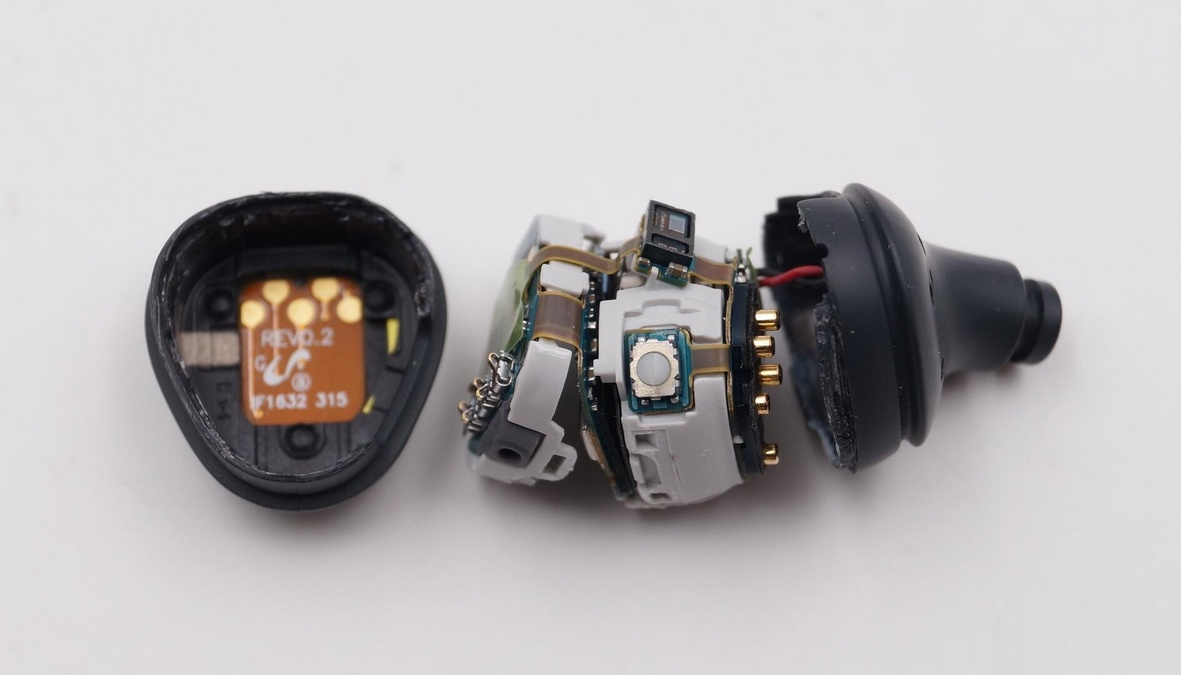

LDS antenn
LDS-antenn on FPC-antenni täiendav uuendus. Kuigi FPC antenn on suutnud peakomplekti siseruumi suurel määral ära kasutada, vajab see kinnitamiseks siiski tasast tasapinda.
LDS-antenn kasutab laser-otsevormimistehnoloogiat, mis kasutab lasertehnoloogiat, et moodustada otse metallist antenni mustrid sulgudes, katteplaatides jne, mida saab laseriga kõrvaklappide sees olevatele ebakorrapärastele pindadele laseriga töödelda, kasutades veelgi ära kõrvaklappide siseruumi.
Lasertöötluse, lasertehnoloogia ja galvaniseerimistehnoloogia LDS-antenni tootjad saavad seda toetada.
Eelised: kõiki suundi saab toetada ja need on tugevalt vastuvõetavad.
Puudused: hind on kallim ja toote välispinna materjalile kehtivad erinõuded.

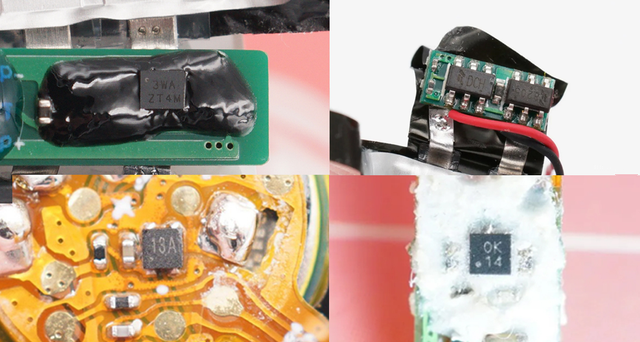

Keraamiline antenn
Keraamiline antenn on veel üks antennitoode, mida kasutatakse laialdaselt Bluetooth-mooduliseadmetes. See on oma nime saanud keraamiliste kestade kasutamise järgi. See jaguneb peamiselt kahte tüüpi: plokkkeraamiline antenn ja mitmekihiline keraamiline antenn.
Puistekeraamilise antenni eesmärk on printida antenni metallosa keraamilisele kiirele pinnale ja mitmekihilise keraamilise antenni saab printida igale keraamilisele dielektrilisele kihile vastavalt disaininõuetele, vähendades seeläbi antenni suurust.
Eelised: Väike suurus, lihtne pealekandmine, madal hind, hea jõudlus ja ainult väikese ruumi võtmine.
Puudused: Kliirensialale esitatavad nõuded on suhteliselt kõrged, suund on suhteliselt ühekordne ja nõuded paigutuse asendile.

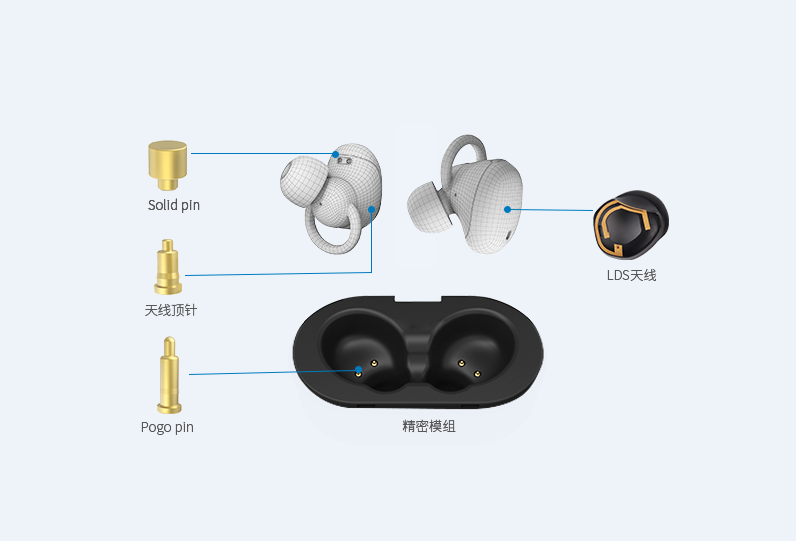

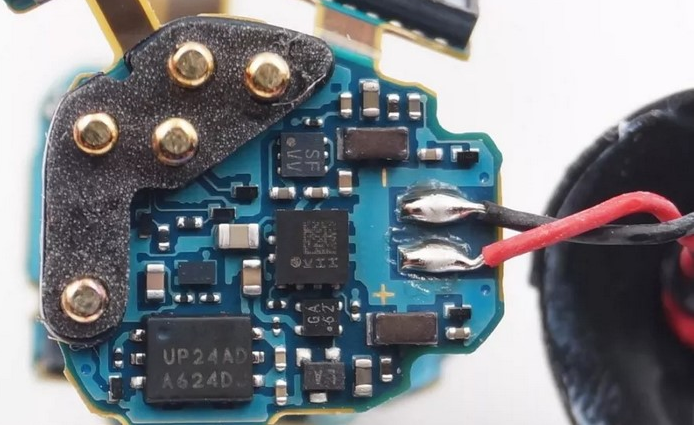

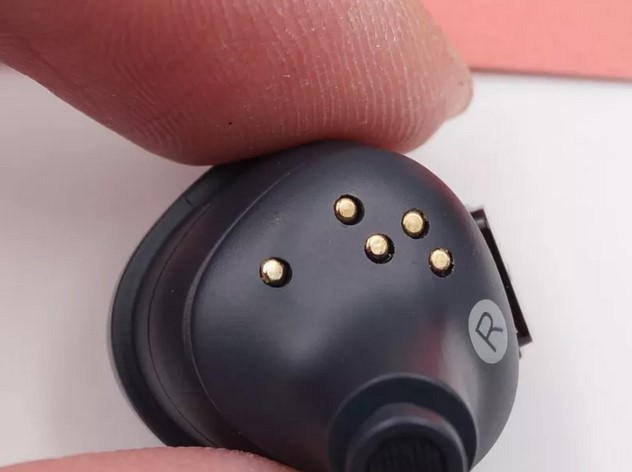

Pogo Pin antenn
Kuidas valida õige antenn
Teoreetiliselt öeldes maksavad PCB- ja FPC-antennid vähem, keraamilised antennid on mõõdukad ja LDS-antennid kallimad; ja ruumikasutuse osas on LDS-antennid kõige paindlikumad ja saavad peakomplekti siseruumi täielikult ära kasutada.
Jõudluse osas on välisantennide saatmis- ja vastuvõtuvõimalused üldiselt paremad kui sisseehitatud antennidel. TWS-peakomplektid on helitugevuse ja teisaldatavuse nõuete tõttu projekteeritud sisseehitatud antennidega. Jõudlus on suhteliselt sarnane ja sobiva antenni valimiseks on vaja põhjalikult kaaluda mitmesuguseid tegureid.
TWS-peakomplekti Bluetooth-antenni disain mõjutab Bluetooth-side edastuskvaliteeti, mis omakorda mõjutab tegelikku kasutuskogemust. Bluetoothi antenni valikut mõjutavad paljud tegurid, nagu jõudlus, sagedusriba, maksumus ja kasutusruum. Ainult toote konkreetseid tingimusi ja kasutusstsenaariume arvestades ning sobiva antenni valimisel on võimalik saavutada toote maksimaalne jõudlus.
Tehke kokkuvõte
TWS-i kõrvaklappide tegelik kasutuskogemus nõuab täiusliku efekti saavutamiseks paljude tegurite koosmõju. TWS-peakomplekti Bluetooth-antenni põhikomponendina toimib see sillana TWS-peakomplekti ja mobiilseadmete vahel ning tagab TWS-peakomplekti Bluetooth-ühenduse stabiilsuse ja helikvaliteedi edastamise kvaliteedi.
Praegu on peamised TWS-peakomplektides kasutatavad Bluetooth-antennitooted turul peamiselt PCB-antennid, FPC-antennid, keraamilised antennid ja LDS-antennid. Kõigil neljal tootel on eelised ja puudused ning neid tuleb arvestada jõudluse, sagedusriba, maksumuse, kasutusruumi jms osas, et valida kõige sobivam antennitoode ning parandada toote jõudlust ja konkurentsivõimet.
TWS-i kõrvaklappide populaarsus on kiiresti kaasa toonud seotud tööstuskettide uuendamise. Bluetooth-moodulite, Bluetooth-tehnoloogia, antennide ja nendega seotud tehnoloogiate edusammud tagavad ühenduse stabiilsuse, helikvaliteeti ja muud jõudluse aspektid. Praegused TWS-i kõrvaklapid on arendamise algfaasis harva esinenud ühenduse katkemist ning helikvaliteet on kahjustatud ja katkendlikud taasesitusprobleemid on hakanud ilmnema kolme-viie meetri kaugusel, mis on kasutaja tegelikku kasutuskogemust tõhusalt parandanud.
