Pogo pin pistiku kontakti otsa disain ja nõuded
1. Otsakontakti projekteerimisnõuded
on mittestandardne kontaktitüüp. See on konstrueeritud vastavalt kogu masina kaablinõuetele. Esiteks on vaja kinnitada pistikprogrammi suurus, toote paigaldusviis, välimus ja kaabli spetsifikatsioon. Juhul, kui kaabli kinnitamine on keeruline, kujundage juhtmestiku auk vastavalt kontaktnumbrile. Juhtmeava võib rahuldada suurte juhtmestike juhtmete vajadusi. Traadi südamiku läbimõõdu ja keevitustopsi siseläbimõõdu suhe on üldiselt 0,5-0,7; Traadi ühendamisel lähtutakse projekteerimise põhimõttest, et kaabli südamiku ja kontakti ühendusava läbimõõt on sobiv ning traadi südamiku läbimõõdu ja keevitusava siseläbimõõdu suhe on üldjuhul 0,6-0,8.
2. Nõuded otsakontakti vormile

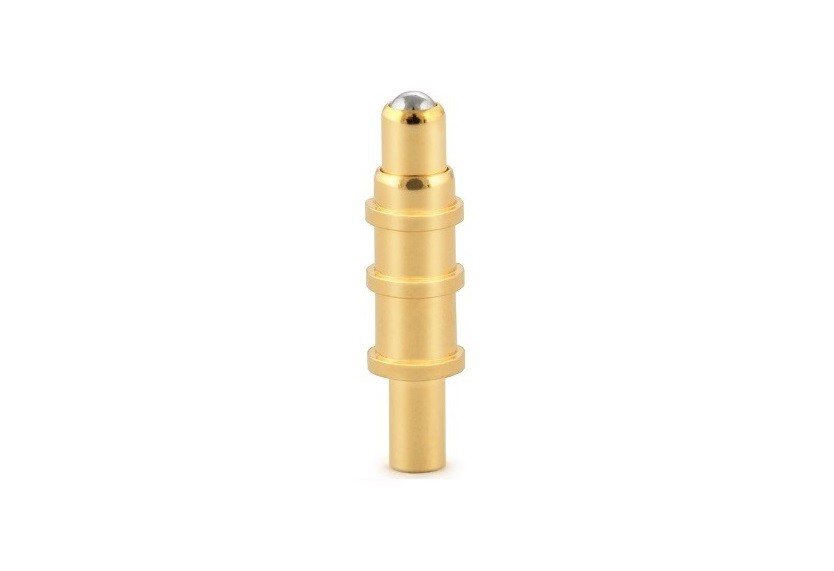

Pogo pin konnektoris on kontaktosa pistiku asendamatu osa ja selle peamine ülesanne on vastutada signaali edastamise eest. Ühenduse projekteerimisprotsessis moodustavad kontakti paaritusots ja sabaots. Ühendusots koosneb üldiselt elastsetest osadest ja jäikadest osadest, et tagada pistiku pistiku ja pistikupesa vahelise kontakti usaldusväärsus; kontakti tagumine ots vastutab seadmetevahelise kaabliühenduse eest, trükiplaatide omavahelise ühenduse eest või Kaabli ja plaadi vahelist ühendust kasutatakse kaabli ühendamisel. Pistiku klemmiotsa saab jagada nelja tüüpi: keevitustraadi tüüp, presstraadi tüüp, isolatsiooni läbitorkamise tüüp ja jootevaba mähise tüüp; Kasutusala Trükkplaadil saab kontakti otsmikud jagada nelja tüüpi: sirgkeevitus, kõverkeevitus, pindpaigaldus ja jootevaba sissepressitav tüüp.
