Pogo pin-pistiku otsa konstruktsiooninõuded
Pogo Pin pistik koosneb peamiselt 6 osast, nimelt nõela varrest, vedrust, keraamilisest helmest, nõelatorust, plastikust, korgist (põhilised kliendi paigaldusnõuded võivad olla varustatud plastikust korgiga, et kaitsta nõela võlli). Heitkem pilk'pogo pin-pistiku kontaktklemmi vorminõuetele.
1. Kontakti lõpu projekteerimisnõuded:

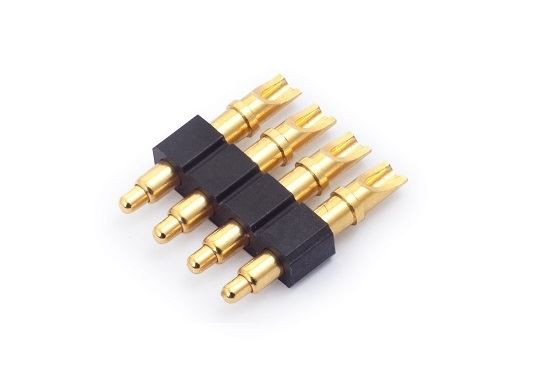

on mittestandardne kontaktitüüp, mis on loodud vastavalt kogu masina kaablinõuetele, esmalt kinnitage pistikühenduse suurus, toote paigaldusvorm, välimusrežiim ja kaabli spetsifikatsioon. Kui kaablit ei saa kindlaks määrata, tuleb järgida põhimõtet, et juhtmestiku auk projekteeritakse vastavalt kontakti osa numbrile. Juhtmeava võib vastata suurte traatmõõtudega juhtmete nõuetele. Traadi südamiku traadi läbimõõdu ja keevitustopsi siseläbimõõdu suhe on tavaliselt 0,5-0,7; Traadi ühendamisel lähtutakse projekteerimise põhimõttest, et kaabli südamiku ja kontakti ühendusava läbimõõt on sobiv ning traadi südamiku läbimõõdu ja keevitusava siseläbimõõdu suhe on tavaliselt 0,6-0,8.
2. Nõuded kontakti lõpu vormile:
Pogo pin konnektoris on kontakt pistiku oluline osa, mis peamiselt kannab signaali edastamist. Pistiku konstruktsioonis koosneb kontakt paaritus- ja sabaotsast. Ühendusots koosneb tavaliselt elastsetest osadest ja jäikadest osadest, et tagada pistiku pistiku ja pistikupesa vahelise kontakti usaldusväärsus; kontakti tagaots on realiseerida kaabliühendus seadmete vahel, trükkplaatide vaheline ühendus või kaabel ja Plaatide vahelist ühendust kasutatakse kaabli ühendamiseks. Pistiku klemmiotsal on keevitustraadi tüüpi, presstraadi tüüpi ja isolatsiooni läbitorkamise tüüp (IDC, jootevaba mähise tüüp, kasutatakse trükiplaatide, kontaktide jaoks. Lõppvormid hõlmavad sirgkeevitust, painutuskeevitust, pindpaigaldust ja keevitamist. tasuta sissepressitav tüüp.
