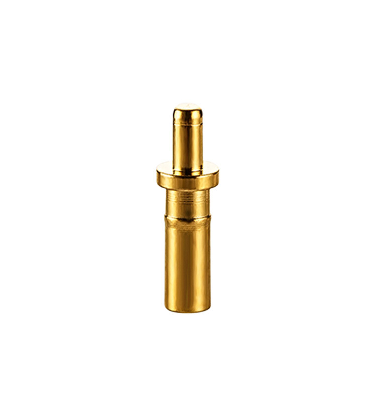

POGO PIN-koodi põhitutvustus

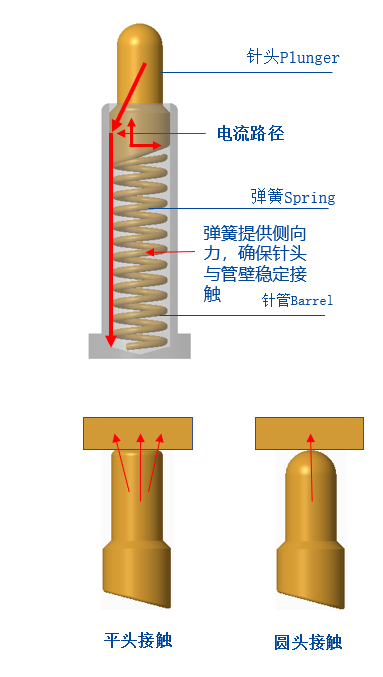

Miks on POGO PIN-koodil kaldus struktuur: Pogo tihvti kolvi põhi on tavaliselt kaldus struktuur. Kaldkonstruktsiooni ülesanne on tagada, et Pogo tihvt hoiab nõela (kolvi) kokkupuutes nõela (toru) siseseinaga, kui see töötab nii, et vool läbib peamiselt. Kullatud nõel (kolb) ja nõel (toru), et tagada Pogo tihvti stabiilsus ja madal impedants.
Miks kasutab POGO PIN ümmargust peastruktuuri? Kuna Pogo Pin on tavaliselt suhteliselt väike, ei ole nõutav elastsus nii tugev. Kui seda kasutatakse elektripangal või valgustusel, on elastsus neli kuni viissada grammi või isegi üks või kaks kilogrammi. Loomulikult on parem teha see tasaseks. , Lameda pea kontaktpind on märkimisväärne ja selle jõud on piisav, et purustada kontaktpinna oksiidikiht ja muuta see täielikult kontaktiks. Enamikku ümmargusi päid kasutatakse TWS Bluetooth-peakomplektides ja nutikates käevõrukellades. Maksimaalne elastsusjõud ei ületa 150 grammi (laadimiskarbi sõrmkübara elastne jõud on vahemikus 20-35gf) ning pinna ja pinna vaheline kontakt hajub ning kõrvaklappide otsas olev vasksammas ei purune. Oksiidikiht on ebapiisav, mille tulemuseks on halb kontakt ja halb kontakt. Sel ajal, kui punkt-pinna kontakti tekitamiseks kasutatakse ümmargust peakonstruktsiooni, koguneb elastne jõud ühele punktile ja kontakt on loomulikult palju suurem.
Tulemuslikkuse parameeter/tulemuslikkuse parameeter
peamised tööparameetrid
A. Tööpinge: alla 12 volti alalisvoolu
B. Nimivool: 1,0 amprit /pin
C. Töötemperatuur: -40°C kuni 85°C.
D. Säilitustemperatuur: 25°C+/-3°C.
E. Töökeskkonna niiskus: 10%R.H. kuni 90% R.H.
F. Vastupidavus (eluiga): 10 000 tsüklit.
G. Kontakttakistus: 200 mOhm Max @working käiguga
(Töökäigu ajal: 200mOhm/Max)
Pogo Pin tootmisprotsess
Pogo tihvti montaažimeetod / toote kokkupaneku meetod
Tihvt (kolb): messingist kullatud (C3604), galvaanilise kihi paksus varieerub sõltuvalt erinevatest rakendustest. Üldiselt nikeldatud 1.25 ~ 2.5um (teisendatud 50 ~ 100 μ - ja seejärel kullatud 0.075 ~ 0.75um (teisendatud 3 ~ 30 μ - või komposiitplaadistusprotsess.
Nõeltoru (tünn): messingist kullatud (C3604), galvaniseerimiskihi paksus varieerub erinevatel juhtudel. Üldiselt on nikeldatud 1.25 ~ 2.5um (muundatud 50 ~ 100 μ ") ja seejärel kullatud 0.075 ~ 0.75um (teisendatud 3 ~ 30 μ - või komposiitplaadistusprotsess.

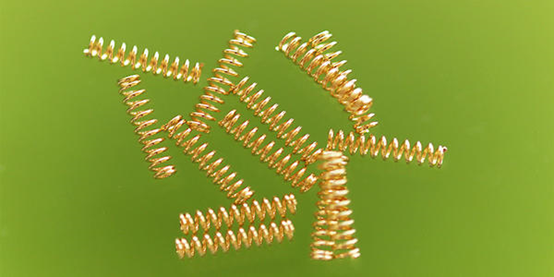

Vedru: SUS 304 või SWP (klaveripala)
Korpus: PA46, PA9T, millest PA4T ja LCP saab kasutada halogeenivaba materjalina
Kate (CAP): PA46, PA9T, millest PA4T ja LCP võivad olla valmistatud halogeenivabadest materjalidest
Milliseid parameetreid tuleb kinnitada, kui kasutate Pogo tihvti esiotsa disainis?
(1) Kinnitage kaugus PCB-plaadist kõrvaklappide otsa vasksamba kontaktpinnani (st POGO PIN-koodi töökõrgus).
(2) Kinnitage kaugus trükkplaadist laadimiskasti plastpinnani (st POGO PIN-nõela maksimaalne kõrgus, nõel ei tohi seda kõrgust ületada).
(3) Kinnitage PIN-nõela keskme ja ringi keskpunkti vaheline kaugus
(Kinnitage mütsi suurus hiljem teipimisel, et vältida häireid SMT-plaastrite ajal).
(4) Kinnitage PCB-plaadi suurus ja tahvli all olev ruum
(Optimeeritud ja täiustatud POGO PIN-koodi jaoks).
PS: PCB-plaadi läbimõõt on soovitatav olla 1.6 mm, ja hülss soovitatakse teha läbivaks struktuuriks, et efekt oleks parem ja sellel on järgmised eelised: (1) plaaster on kindlam; (2) Nõelatoru ruum suureneb, nõel on rohkem eelpressitud ja kontakt on piisavam.
Miks peaks nõela põhi olema kaldus: Kui see on tasane, juhib voolu vedru, millel on vedrule kõrged nõuded, ja vedru on nii õhuke, et seda on lihtne põletada.
