Pogo tihvtid TWS-i laadimislahenduste jaoks
Võrreldes tavaliste juhtmega kõrvaklappidega on Bluetoothi kõrvaklappe mugavam kasutada. Tehnoloogia pideva uuendamisega läheneb Bluetooth-kõrvaklappide helikvaliteet juhtmega kõrvaklappidele järjest lähemale; alates Apple iPhone 7-st on 3,5 mm kõrvaklappide pesa tühistatud, mis on veelgi olulisem. Bluetooth-peakomplektide arendamine.

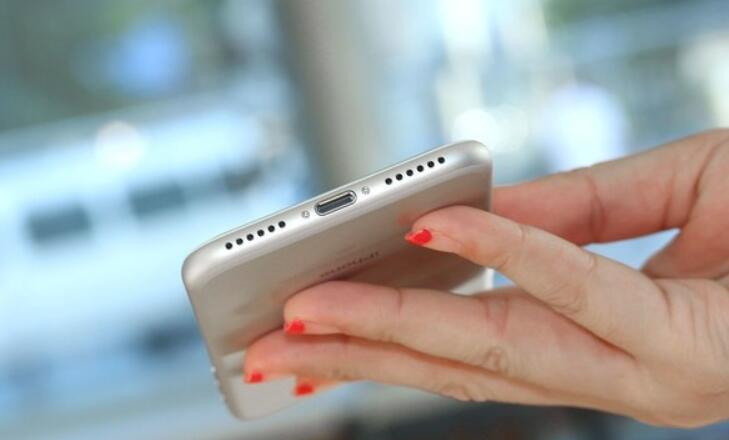

IPhone ilma 3,5 mm traditsioonilise kõrvaklappide pistikuta
Kõige ilmsem erinevus Bluetooth-kõrvaklappide ja traditsiooniliste juhtmega kõrvaklappide vahel on see, et puudub pikk kõrvaklappide kaabel ja helisignaalid võetakse vastu Bluetoothi kaudu, nii et Bluetooth-kõrvaklappidel on sõltumatud vooluringid ja toiteallikad ning neid saab laadida igapäevaseks kasutamiseks mobiiltelefonina; Täna tahame selles artiklis tutvustada TWS (True Wireless Stereo) Bluetooth-peakomplekti laadimiskambris kasutatavaid pogo kontaktide tüüpe.
TWS-i kõrvaklappide laadimiskarbil oleme näinud erinevaid pogo tihvtide (pogo pin pistikute) spetsifikatsioone, sealhulgas 2Pin, 3Pin, 5Pin jne. Pogo tihvtide kasutamine on regulaarne ning tervik jaguneb 2Pin pogo kontaktideks ja 3Pin pogoks tihvtid. ja rohkem Pins. Milleks siis nii palju pogo tihvte kasutada?

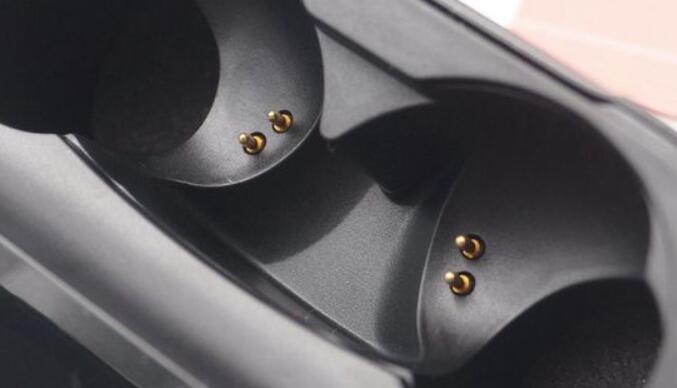

1. 2Pin pogo pin lahendused:
2Pin pogo pin disain on turul kõige levinum ja see disain vastab TWS-peakomplekti laadimise jäikadele vajadustele. Kaks tihvti on vastavalt positiivsed ja negatiivsed ning neid kasutatakse TWS-i laadimiskasti akupesa toite ülekandmiseks kõrvaklappidesse. Sel viisil, kui TWS-i kasutatakse kõnede jaoks Bluetooth-peakomplektina, siis üks peakomplekt töötab ja teise peakomplekti saab toite täiendamiseks laadimiskambrisse panna; selline kasutustsükkel võib rahuldada ülipika aku kasutusea vajadusi.
Varem ei saanud 2Pin pogo kontaktid toite andmisel sidet arvesse võtta. Seetõttu proovis TWS-i kõrvaklappide tehas isikupärastatud funktsioonide lisamiseks 3Pin pogo pins, 5Pin pogo pins ja muid disainiskeeme, mis tõid kaasa ka tootemahu suurenemise ja kokkupaneku raskuse. See on keeruline ja toob kaasa kulude tõusu.
2. 3Pin pogo pin lahendus
3Pin vedruga sõrmkübara disain lisab lisaks 5V laadimisele ja maandusele peakomplekti akupinge tihvti, mida kasutatakse peakomplekti tegeliku võimsuse mõõtmiseks.

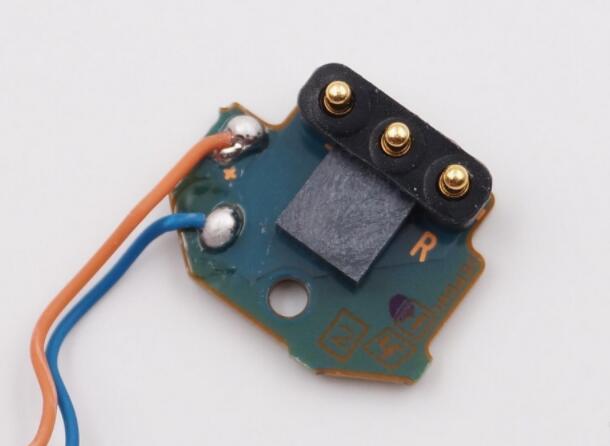

3 kontaktiga laadimistihvt 3 kontaktiga laadimistihvt

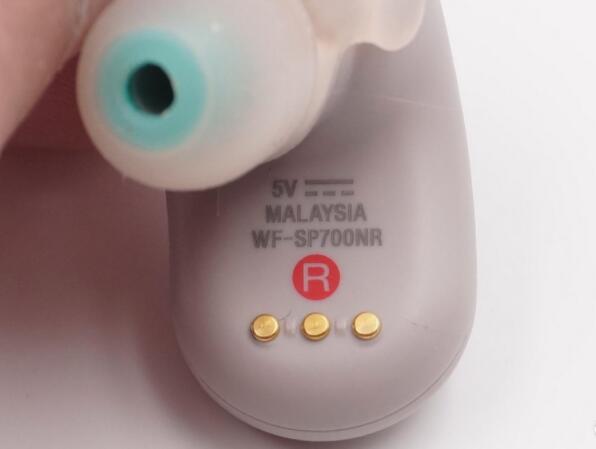

TWS Bluetooth-peakomplekt 3Pin laadimispistikuga TWS Bluetooth-peakomplekt 3Pin laadimispistikuga
3 kontaktiga laadimisnõel Bluetoothi peakomplekti laadimisümbrisele 3 kontaktiga laadimisnõel Bluetoothi peakomplekti laadimisümbrisele
3. 5Pin pogo pin lahendus
5Pin vedruga sõrmkübara disain võtab arvesse kahte ülaltoodud eesmärki ja sellel on rohkem funktsioone.
Sellist disaini saab näha ainult tipptasemel TWS Bluetooth-peakomplektides, mis on suhteliselt haruldased. Seda saab kasutada andmeedastuseks peakomplekti sisemälus, peakomplekti püsivara uuendamiseks, protokolli andmesideks ja muudeks funktsioonideks.
