Reflow jootmine ja lainejootmine Pogo Pin projektis
Üldiselt kasutavad Pogo Pin pistikud kahte jootmismeetodit: reflow jootmist ja lainejootmist.
Reflow jootmine viitab jootepasta harjamisele PCB plaadi patjade (kontaktpatjade) pinnale. Pärast ühe või mitme elektroonilise komponendi ühendamist toimub jootmine kuumutamise teel mitmetemperatuurilises tagasivooluahjus, et saavutada püsiv kõvenemise sidumine.
Tänapäeva digitaalsed elektroonikatooted arenevad üliväikeste, ülipeente ja üliõhukeste suunas. Sisestruktuuri projekteerimisruum muutub üha kompaktsemaks, trükkplaatide kujunduse paigutus muutub üha kompaktsemaks, terminali tooteid uuendatakse üha kiiremini ja müügimaht kasvab. See tõuseb üha kõrgemale ning lainejootmine ja käsijootmine ei ole suutnud oma arengule vastu tulla. Ainult reflow jootmise tehnoloogia abil on võimalik teostada ülitäpset, tõhusat ja kvaliteetset SMT-plaastri tootmist. Pogo Pin pistikuid kasutatakse laialdaselt tarbeelektroonilistes mobiilterminalides ja tööstuslikes elektroonikatoodetes nende väiksuse, pika kasutusea, suure voolu, kauni välimuse ja disainiinseneridele mugava konstruktsiooni tõttu.
Pogo Pin pistikud on saadaval kahel viisil:
Esimene on lamedapõhjaline plaaster, mis paigaldatakse PCB plaadi pinnale. Nimetame seda SMT pindpaigalduse tehnoloogiaks, nagu allpool näidatud:
Teine on tihvt koos sabatihvtiga, mis on sisestatud PCB plaadi aukude plaastri keevitusse, me kutsume seda pistik-SMT plaastri keevitamiseks, mis on samuti teatud tüüpi tagasivoolav jootmine. Selle meetodi kasutamise eesmärk on parandada komponentide haardejõudu. See on PCB-plaadiga tugevamalt ühendatud. Nagu allpool näidatud:
2. Lainejootmine

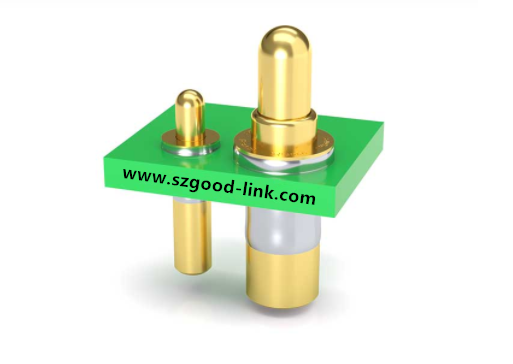

Lainejootmine on sula joodisega komponentide jootmise protsess, millest moodustuvad jootelaineharjad. See jootmismeetod nõuab kõigepealt komponentide tihvtide sisestamist PCB aukudesse. Lainejootmine sobib suure koormusega pistikkontaktiga elektroonikakomponentidele, kuid mitte omakaalulistele elektroonikakomponentidele. Väga kerge ja tihvtideta SMD elektroonikakomponentide jootmine.
