Pogo pin-pistikute paigaldamise viisid
Kui kaalute oma seadmele vedruga pistikute paigaldamist, peate kindlasti mõtlema, milline paigaldusviis sobib paremini pogo-pin pistikute kasutamiseks. See artikkel tutvustab teile kõigi võimaluste erinevusi, analüüsib eeliseid ja puudusi ning annab teile arvamuse kõige sobivama kohta.
Kui teil on konkreetseid küsimusi, võtke meiega otse ühendust ja meie professionaalsed insenerid annavad teile parimat nõu. Meie insenerid pakuvad välja kujunduse, mis vastab kõige paremini teie kulukaalutlustele vastavalt teie spetsifikatsioonidele ja vajadustele.
Kuidas paigaldada pistikut jootmise teel?

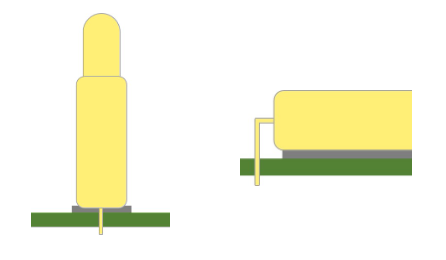

1. Esimene ja lihtsaim viis on liitmiku kinnitamiseks plekkplaadile jootepastaga. Kuigi see on kõige lihtsam viis, ei soovita me seda üldiselt.
Üldiselt on see meetod vähem stabiilne ja sond puruneb vibratsioonihäirete ja rõhu tõttu plekkplaadist.
2. Seda kasutatakse sagedamini suurte komponentide kinnitamiseks trükkplaadile, torgates sabasse pogo tihvti, mis kinnitatakse saba abil trükkplaadile.
Nii on üksikul nõelal täiendav tugipunkt ja see on stabiilsem.

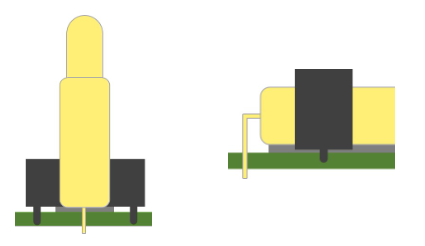

3. Meetod on kasutada statiiviga kummisüdamikku, paigaldada see esmalt turvaliselt trükkplaadile ja seejärel paigaldada pogo tihvtid tinaplaadile jootepasta või survega.
See meetod sobib enamiku olukordade jaoks ja on teatud stabiilsusega, kuid soovitatav on arvestada kuluprobleemiga.
4. Kombineerides teist ja kolmandat meetodit, kinnitage esmalt trükkplaadi kummisüdamik ja seejärel kinnitage pogo-tihvti pistik saba külge ja kinnitage see plaadile.
See on väga ohutu viis pistiku paigaldamiseks ning muudab pistiku stabiilsemaks ja vastupidavamaks. Kui teil on piiramatud kulud, soovitan seda installimeetodit.
