Pistikuid kasutatakse väga sageli ja kõik on pistikutega tuttavad. Siiski võib pistiku kasutamise ajal tekkida ühenduse tõrge. Selles artiklis tutvustab toimetaja pistikuühenduse ebaõnnestumise põhjuseid. Lisaks käsitletakse selles artiklis tahvlitevaheliste pistikute testimise kaalutlusi.
1. Arutelu konnektoriühenduse rikke põhjuse üle
Võrreldes välimise juhiga on pistiku sisemine juht väiksema suurusega ja halva tugevusega sisemine juht põhjustab tõenäolisemalt kehva kontakti ja viib pistiku rikkeni.

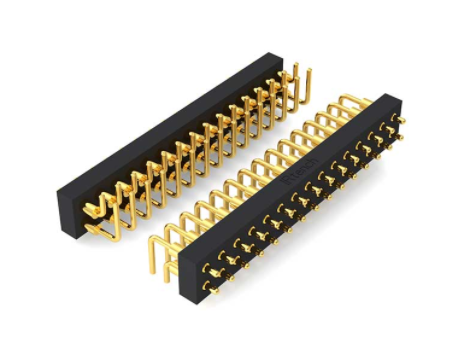

Enamik pistiku sisejuhtmeid kasutab elastseid ühendusmeetodeid, nagu vedru küünis tüüpi elastne ühendus, pistikupesa tüüpi elastne ühendus, lõõtsa tüüpi elastne ühendus jne. Nende hulgas on tungraua lõhikuga elastne ühendusstruktuur lihtne, töötlemiskulud madalad, kokkupanek on mugavam ja rakendusala on kõige ulatuslikum.
1. Sisemine juht ei ole kindlalt kinnitatud
Montaaživajaduste jaoks on paljude RF-koaksiaalpistikute (nt N-tüüpi, 3,5 mm) struktuuris sisemine juht jagatud dielektrilise toe juures kaheks osaks ja seejärel kruvidega ühendatud. Kui aga sisejuhi väikese läbimõõdu tõttu ei kanta keermestatud ühendusele liimi selle kinnitamiseks monteerimise ajal, on sisejuhi ühenduse tugevus väga halb, eriti mõne väikese raadiosagedusliku koaksiaalpistiku puhul. Seetõttu võib konnektori mitmekordsel ühendamisel ja lahtiühendamisel pikaajalise väände ja pinge toimel sisemine juhi keerme lahti tulla ja maha kukkuda, mille tulemuseks on ühenduse rike.
RF-koaksiaalpistikute üks sagedamini kasutatavaid struktuure on see, et sisemine juht, dielektriline tugi ja välimine juht kinnitatakse kokku liimiga. Kui sellesse konstruktsiooni kantud liimikogusest ei piisa või liimi ühendustugevus ei ole monteerimisel piisav, võib liimitud detail kasutamise käigus tekkiva jõu mõjul puruneda, mis põhjustab sisejuhi pöörlemise või aksiaalse liikumise ning sisejuhtmed Head elektrikontakti ei saa tekkida ja ühendus ebaõnnestub.
Täiustamismeetod: kui koaksiaalühendus on kokku pandud, võib keermestatud ühendusele kanda sobivas koguses juhtivat liimi või keermelukustusvahendit, et suurendada keermestatud ühenduse usaldusväärsust. Valida tuleks suurema nakketugevusega liimid ja liim peab liimimisel täitma kogu liimitud augu; sisejuhi liimitud osa rihtimine suurendab sisejuhi ja liimi vahelist kontaktpinda, et vältida sisejuhi pöörlemist; reguleerige sisejuhet õigesti Juhi, välimise juhi ja dielektrilise toe radiaalsed mõõtmed ja tolerantsid muudavad sisejuhi ja dielektrilise toe vahelise sobivuse, dielektrilise toe ja välimise juhi vahelise häiresobivuse ning võivad muuta ka kolm sobivad tugevamalt kokku.
2. Sisejuhi pistiku või tihvti vale suurus
Kui tihvti sisejuhi ava läbimõõt on määratud suurusest väiksem, kui tihvti sisejuhi tihvt pesasse siseneb, laieneb tungraud üle, deformatsiooni suurus ületab selle elastse deformatsiooni ulatuse, plastist tekib deformatsioon ja tungraua juht saab kahjustatud; Vastupidi, kui tihvti läbimõõt on liiga väike, kui tihvt ja pesa on sobitatud, on tihvti ja pistiku seina vahe liiga suur, ei saa pistiku kaks sisemist juhti olla tihedas kontaktis. , muutub kontakttakistus suureks ja pistiku elektrilised jõudluse näitajad on samuti kehvad.
Täiustamismeetod: kas tungraua ja tihvti sobitamine on mõistlik, saame mõõtmiseks kasutada standardmõõturi tihvti ja pistikupesas oleva juhtme sisestusjõudu ja kinnipidamisjõudu. N-tüüpi pistikute puhul peaks sisestusjõud, kui läbimõõt Φ1,6760 pluss 0,005 standardmõõturiga tihvt on sobitatud pistikuga, olema väiksem või võrdne 9N-ga ja hoidmisjõud, kui läbimõõt Φ1.{7}}.005 standardmõõturiga tihvt ja pesa sisemine juht on sobitatud 0,56N või suurem.
Seetõttu saame kontrollistandarditena kasutada sisestusjõudu ja kinnipidamisjõudu. Reguleerides pesa ja tihvti suurust ja tolerantsi, samuti juhtme vananemisprotsessi pistikupesas, saab reguleerida tihvti ja pesa vahelist sisestusjõudu ja hoidmisjõudu. sobivas vahemikus.
