True Wireless (TWS) Bluetooth-peakomplekti antenni tutvustus
Viimastel aastatel on tõeline traadita (TWS) Bluetooth-peakomplekti turg olnud äärmiselt kuum ja mitmed mobiiltelefonide tootjad on turule toonud oma TWS-peakomplekti tooted; piisab, kui näidata sellele turule omistatud tähtsust. Viimases artiklis tutvustasime tõelise traadita (TWS) peakomplekti laadimispesa laadimispistikut. Täna tutvustame lühidalt antenni osa. Räägime antenni tähtsusest TWS-peakomplektis, TWS-peakomplekti Bluetooth-antenni kasutuselevõtust ja sellest, kuidas valida kolm TWS-peakomplekti disainimisel. Ühes aspektis jagage TWS-peakomplekti Bluetooth-antenni rolli, tüüpe ja disainivalikuid.
TWS-i kõrvaklappide antennide tähtsus
Vanamoodsatest raadiotest praeguste nutikõlariteni, "suurtest vendadest" nutitelefonideni, traditsioonilistest Bluetooth-peakomplektidest tõeliste TWS-i juhtmevabade peakomplektideni. Tarbeelektroonika tehnoloogia arendamisel on antenn oluline püsivara. Interneti kõikehõlmava kontseptsiooni sünniga on antenni roll veelgi olulisem, et nutikodud, nutikad sõidukid ja nutikad kantavad seadmed oleksid ühendatud ja ühe masinaga juhitavad.

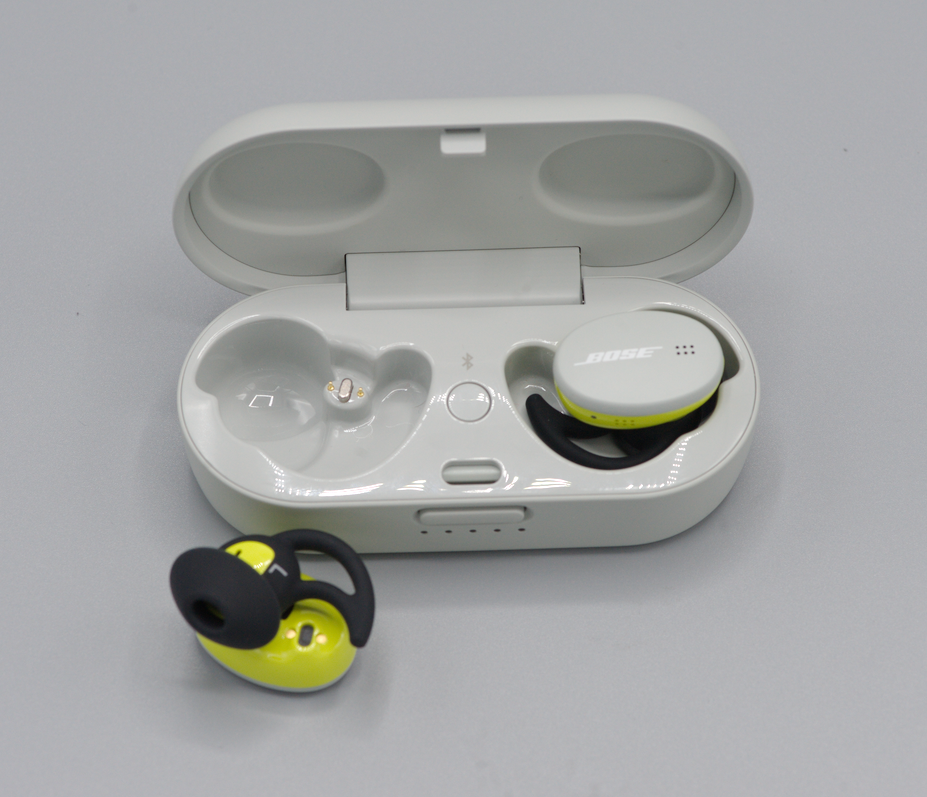

TWS kõrvaklapid on True Wireless Stereo kõrvaklapid. Peamine kasutusmeetod on Bluetooth-raadiosageduse kaudu ühenduse loomine mobiilseadmetega, nagu mobiiltelefonid ja arvutid, seejärel heliteabe edastamine kõrvaklappidesse ning seejärel dekodeerimine ja kõrvaklappide otsas väljastamine. Selles protsessis peab Bluetooth-antenn toimima "tornina", et suhelda kahe osapoole vahel ning täita saatmise ja vastuvõtmise ülesandeid. Seetõttu täiendavad TWS-peakomplektis Bluetooth-kiip ja Bluetooth-antenn üksteist, et realiseerida juhtmevabalt edastatavat muusikat ja vältida juhtmete köidikuid.
TWS-peakomplekti Bluetooth-antenni tutvustus

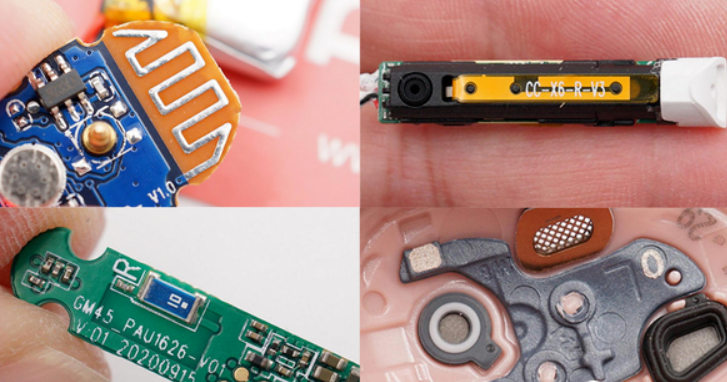

TWS-peakomplekti olulise püsivarana on Bluetooth-antenni praegune arendus suhteliselt küps. Peamiselt on nelja tüüpi PCB-antenni, FPC-, keraamika- ja LDS-antenni. Kõige sobivama antennitüübi valimisel arvestage TWS-i kõrvaklappide välimust, sagedusriba nõudeid ja maksumust.

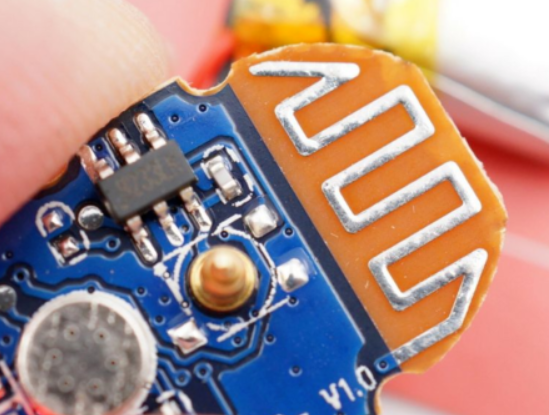

1. PCB pardaantenn
Nagu nimigi viitab, on PCB-sisene antenn teatud tüüpi antenn, mis joonistatakse otse PCB-plaadile. Seda kasutatakse laialdaselt ühe sagedusega mooduli trükkplaatides, nagu Bluetooth-moodulid, WIFI-moodulid ja ZIGBEE moodulid. TWS-i kõrvaklappides on helitugevuse piirangu tõttu pardal oleva Bluetooth-antenni rakendamine suhteliselt haruldane.
PCB-plaadi antenne saavad kavandada ja rakendada trükkplaatide tarnijad, mis on samaväärsed plaadi vooluringiosaga.
Eelised: PCB-sisene antenn ei vaja mitut silumist ja seda saab otse PCB-le tõmmata ilma kuludeta.
Puudused: nõutav ala on suur, suund on suhteliselt üks, sobib ainult ühele sagedusribale, erinevate antennipartiide konsistents on suhteliselt halb ja häiretevastane võime on halb.

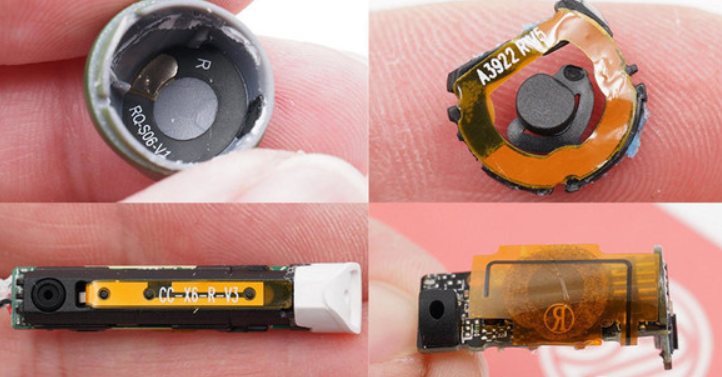

2. FPC antenn
FPC antenn arenes välja PCB pardaantennist. TWS-peakomplekti helitugevuse piirangu tõttu ei mahu sisemise emaplaadi ruumi antenni. FPC-antenn võrdub antenniahela PCB-st väljavõtmisega ja muude väliste metallide kasutamisega, et muuta antenn eraldi komponendiks. Et seda saaks paremini TWS-peakomplekti siseruumi paigutada.
FPC-antenni saab realiseerida pehme plaadi ja painduva materjali PCB tehases.
Eelised: Rakendatav enamiku väikeste elektroonikatoodete puhul, sagedusribad, mida saab teha, on samuti rikkalikud, jõudlus on parem ja hind on madalam.
Puudused: iga toodet tuleb eraldi siluda ja käsitsi parandada.

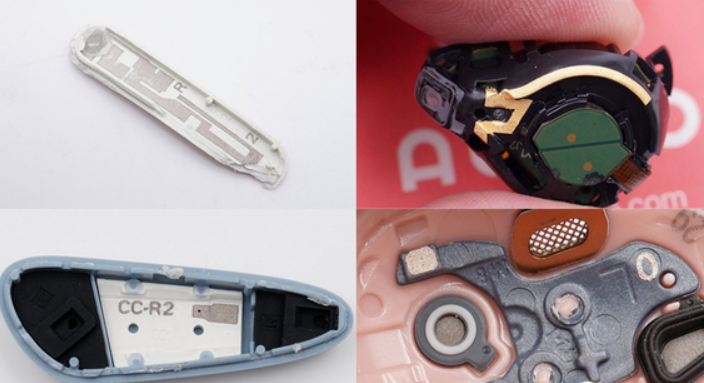

3. LDS-antenn
LDS-antenn on FPC-antenni täiendav uuendus. Kuigi FPC antenn on suutnud peakomplekti siseruumi suurel määral ära kasutada, vajab see kinnitamiseks siiski tasast tasapinda.
LDS-antenn kasutab laser-otsevormimistehnoloogiat, mis kasutab lasertehnoloogiat, et moodustada otse metallist antenni mustrid klambritele, katteplaatidele jne, mida saab laseriga kõrvaklappide sees olevatele ebakorrapärastele pindadele kasutada, kasutades täiendavalt ära kõrvaklappide siseruumi.
Lasertöötluse, lasertehnoloogia ja galvaniseerimistehnoloogia LDS-antenni tootjad saavad seda toetada.
Eelised: Kõiki suundi saab toetada ja need on tugevalt vastuvõetavad.
Puudused: hind on kallim ja toote välispinna materjalile kehtivad erinõuded.

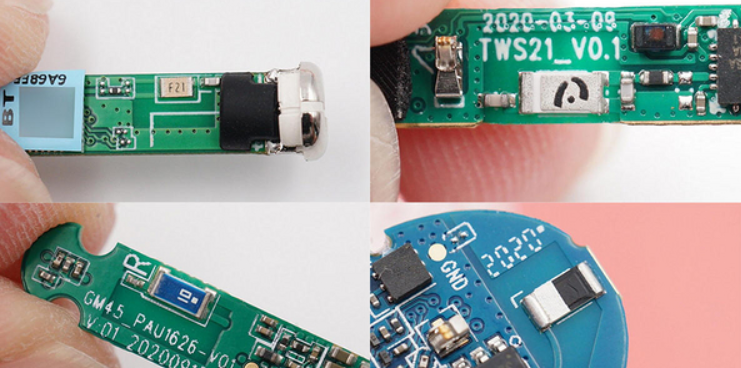

4. Keraamiline antenn
Keraamiline antenn on veel üks antennitoode, mida kasutatakse laialdaselt Bluetooth-mooduliseadmetes. See on oma nime saanud keraamiliste kestade kasutamise järgi. See jaguneb peamiselt kahte tüüpi: plokkkeraamiline antenn ja mitmekihiline keraamiline antenn.
Plokkkeraamiline antenn on mõeldud antenni metallosa printimiseks keraamilisele kiirele pinnale ja mitmekihilise keraamilise antenni saab printida igale keraamilisele dielektrilisele kihile vastavalt projekteerimisnõuetele, vähendades seeläbi antenni suurust.
Eelised: väike suurus, lihtne pealekandmine, madal hind, hea jõudlus ja ainult väikese ruumi võtmine.
Puudused: Kliirensialale esitatavad nõuded on suhteliselt kõrged, suund on suhteliselt ühekordne ja nõuded paigutuse asendile.
Eelmisest TWS kõrvaklappide demonteerimisest saime teada, et helitugevuse piirangute tõttu kasutatakse TWS kõrvaklappides PCB pardaantenne suhteliselt harva. Valige vastavalt oma toodete vajadustele, kindlat kasutusviisi pole.
Kuidas valida õige antenn
Teoreetiliselt öeldes maksavad PCB- ja FPC-antennid vähem, keraamilised antennid on mõõdukad ja LDS-antennid kallimad; ja ruumikasutuse osas on LDS-antennid kõige paindlikumad ja saavad peakomplekti siseruumi täielikult ära kasutada.
Jõudluse osas on välisantennide saatmis- ja vastuvõtuvõimalused üldiselt paremad kui sisseehitatud antennidel. TWS-peakomplektid on helitugevuse ja teisaldatavuse nõuete tõttu projekteeritud sisseehitatud antennidega. Jõudlus on suhteliselt sarnane ja sobiva antenni valimiseks on vaja põhjalikult kaaluda mitmesuguseid tegureid.
TWS-peakomplekti Bluetooth-antenni disain mõjutab Bluetooth-side edastuskvaliteeti, mis omakorda mõjutab tegelikku kasutuskogemust. Bluetoothi antennide valikut mõjutavad paljud tegurid, nagu jõudlus, sagedusriba, hind ja kasutusruum. Ainult toote konkreetseid tingimusi ja kasutusstsenaariume arvestades ning sobiva antenni valimisel on võimalik saavutada toote maksimaalne jõudlus.
