PCB trükkplaadi Pogo Pin

PCB trükkplaadi Pogo Pin: mitmekülgne komponent elektroonika tootmiseks

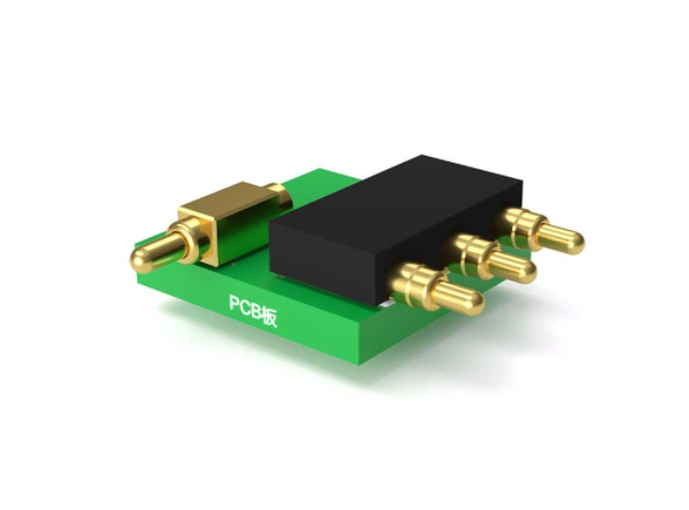

PCB trükkplaadi pogo pin, tuntud ka kui vedruga koormatud testsondi tihvt või vedrukontakti tihvt, on väike ja mitmekülgne elektrooniline komponent, mis pakub usaldusväärseid elektriühendusi trükkplaadi ja paaritusseadme vahel. Pogo tihvte kasutatakse laialdaselt elektroonikaseadmete testimiseks, programmeerimiseks ja silumiseks tootmis-, monteerimis- ja remondiprotsesside ajal.

Pogo tihvt koosneb kolvist, vedrust, silindrist ja kontaktandurist. Kolb on liikuv osa, mis surub vedru kokku, kui tihvt surutakse vastu pinda. Tünn on liikumatu osa, mis sisaldab vedru ja kontaktandurit, mis edastab elektrisignaali kolvist trükkplaadile.

Pogo tihvti vedruga konstruktsioon võimaldab kompenseerida positsioneerimisvigu, pinna ebakorrapärasusi ja tolerantsi erinevusi paaritusseadmetes. Tihvti isepuhastumisvõime aitab säilitada stabiilset ja madala takistusega ühendust ka korduva sisestamise korral.

Pogo tihvtid on erineva kuju, suuruse ja materjaliga, et need sobiksid erinevate rakendustega. Need võivad olla valmistatud roostevabast terasest, messingist, berülliumvasest või fosforpronksist, olenevalt nõutavast vastupidavusest, korrosioonikindlusest ja elektrijuhtivusest. Neil võivad olla ka erinevad kontaktotsad, näiteks lamedad, kruvid, kroon- või nõelakujulised, et need sobiksid paaritusseadme kontaktpunktidega.

Pogo tihvte saab kasutada mitmesuguste elektroonikatööstuse ülesannete jaoks. Näiteks saab neid kasutada funktsionaalseks testimiseks, kus trükkplaati sondeeritakse pogo kontaktidega, et kontrollida selle komponentide ja signaalide jõudlust. Pogo kontakte saab kasutada ka ahelasiseseks programmeerimiseks, kus mikrokontroller või mälukiip programmeeritakse läbi Pogo tihvtide, samal ajal kui see on trükkplaadile joodetud.

Pogo kontakte saab kasutada ka piiride skaneerimise testimiseks, kus spetsiaalne testsignaal saadetakse pogo kontaktide abil läbi trükkplaadi piiride skaneerimise ahela. See meetod võimaldab plaadi ühenduvust ja funktsionaalsust mittepeale tungivalt testida, ilma et oleks vaja füüsilist juurdepääsu selle sisemistele sõlmedele.

Kokkuvõtteks võib öelda, et PCB trükkplaadi pogo kontaktid on elektroonika tootmise oluline komponent, pakkudes usaldusväärset ja mitmekülgset lahendust erinevateks testimis-, programmeerimis- ja silumistoiminguteks. Nende vedruga disain, isepuhastusvõime ja kohandatavad funktsioonid muudavad need populaarseks valikuks suuremahuliste ja suure töökindlusega rakenduste jaoks.
