Tänapäeval on lugematul arvul elektroonikaseadmetel nagu nutitelefonid, tahvelarvutid, veresuhkru mõõturid jne järjest karmimad suurusenõuded ning sisemus läheb järjest kitsamaks, nii et pistikutele ei jää palju ruumi. Nii et mida väiksemaks pistik muutub, seda olulisemaks see muutub. Seda suundumust on näha ka kaitse- ja kosmosevaldkonnas, näiteks satelliitide, juhitavate rakettide ja avioonikasüsteemide puhul, kus kompaktsusnõudeid saab täita ainult "miniatuursete" pistikutega. Kuna nõudlus väiksemate pistikute järele kasvab jätkuvalt, seisavad disainiinsenerid silmitsi uute väljakutsetega. Nad ei saa enam viia pistiku kujundust projekti lõppfaasi. Mikropistikud nõuavad ettenägelikkust. See nõuab, et disainerid näeksid ette mitmesuguseid tegureid, nagu pakend, vastupidavus, voolutugevus ja asendatavus.
Seitse miniatuurse pistiku disaini suunda
1. Kaaluge pistikuid juba projekteerimisel
"Insenerid kipuvad olema nii keskendunud üldise süsteemi kujundamisele, et panevad pistiku projekteerimise lõppu," ütles meie tootearenduse inseneridirektor Mitch. "Nad arvavad, et pistik on lihtne, nii et nad saavad To lõppfaasi viia. Siis jäävad nad oma disainiga jänni." Ta on näinud liiga palju lugusid disaineritest, kes tormavad disaini lõppjärgus pistikuid disainima. Ta rääkis meile, et paljudel juhtudel peavad disainerid disaini lõpetamiseks valima mittestandardsed pistikud, mis mitte ainult ei suurenda kulusid, vaid lükkab ka tarneaegu edasi. Selliste probleemide vältimiseks soovitavad asjaomased eksperdid juba projekteerimisel varakult kasutatavaid pistikuid arvesse võtta ning seejärel reserveerida nende jaoks disainiruumi ja kujundada nende ümber. "Teil pole põhjust öelda: "Esiteks, otsustage, millist konnektorit vajate," ütles meie tootearendusinsener Morley, "aga kui nad seda teeksid, säästaks see tegelikult palju aega ja vaeva."
2. Mõista ruumi piiranguid
Kuigi miniatuursed plaadi-plaadi ühendused on tavaliselt alla 1 mm paksused, kasutatakse neid sageli ka tihedalt pakitud rakendustes. Võimalike pakkimisprobleemide lahendamiseks peavad disainerid arvestama trükkplaadi vooluringi jälgedega, samuti pistikutega ühendatud lisajuhtmetega. "Väiksema sammu tõttu tuleb jäljed ja juhtmed kitsamaks muuta," ütles Molexi piirkonna tootejuht Mike Higashikawa. Samuti pidage meeles, et mõned pistikud (nt: painduvad kaablipistikud) pakuvad võimalust ette- ja tahapoole pöörata. Süsteemi kavandamisel peate arvestama nende ümberpööramismeetoditega. Näiteks võib tagasipööratud konnektorile olla raske juurde pääseda, kui esi- ja tagaküljel on mõni muu komponent. Lõpuks peavad disainerid olema teadlikud ka sellest, et pinnale paigaldatavad seadmed ei saa mõnikord väiksemate komponentidega hakkama. Mõnel juhul vajavad nad nende probleemide lahendamiseks uusi vaakumdüüse.
3. Uurige välja praegune kandevõime
Kui pistiku suurus väheneb, väheneb ka pistiku voolu kandevõime. Tavaliselt saavad mikropistikud hakkama 200 mA ja 500 mA vahel, mis on ligikaudu pool suuremate tahvlivaheliste pistikute praegusest reitingust. Väiksema voolukandevõime kompenseerimiseks võib projekteerijatel olla vaja terminalide arvu suurendada.
4. Arvesta väikeste/mikroühenduste stabiilsusega
"Ma pean selles osas nõu andma mitte ainult projekteerimisetapis, vaid ka kokkupaneku ajal, et kaitsta neid kahjustuste eest." Morley, RF-rakenduste mikropistikute disaini ekspert, meenutab, et tema sõjaliste seadmete projekteerimisel kosmoserakendustes hävisid katsefaasis pooled pistikutest.
Tema sõnul võib kulusid tõsta, kui probleemi ei võeta südamesse. Kahjustatud pistikud vajavad ümberkonfigureerimist, renoveerimist ja märgistamist. Vahetamiseks võib tekkida vajadus isegi kallimate, väljavahetatavate pistikute järele ja selline muudatus võib projekteerimisajale nädala või paar lisada.
"Tuleb märkida, et eelistage alati olemasolevaid pistikuid ja kui need pistikud ei ühildu teie disainiga, kaaluge oma disainimist, mis võib säästa palju aega, " ütles Morley.
5. Kaaluge lihtsat asendamist
Kui toote väliskülg on suletud, vajate pistikuid, mida saab väljastpoolt vahetada. Vastasel juhul peate tegema mõned jootmistööd.
"Mida rohkem te seda teete, seda osavamad olete sellistes oskustes nagu keevitamine, kuid seda suurem on kogu süsteemi kahjustamise oht," ütles Morley.
6. Mõistke pistiku funktsionaalseid nõudeid
Tarnijad vajavad, et kliendid oma vajadusi täielikult väljendaksid, vastasel juhul võivad nad klientide vajadustest valesti aru saada. See on eriti oluline, kui on vaja toota kohandatud pistikuid.
"Pistiku nõuete täpne sõnastamine on kriitiline, " ütleb Story. "Kui see on ebaselge või välja jäetud, on oht, et jätame kujunduse põhinõuded vahele."
7. Võtke arvesse mehaanilist pinget
Temperatuur, löök ja vibratsioon tekitavad liideste ja ahelate vahel pinget. Eksperdid soovitavad valida pistikud, mis väldivad nende jõudude mõju.
"Olen näinud jooteühendusi, mis on mõnel PCB-plaadil tükkideks purunenud," ütles Morley. "Kui pistik on kindlalt plaadi või väliskonstruktsiooni külge kinnitatud, peab see vastu pidama löök- ja vibratsioonijõududele, vastasel juhul võib tekkida pragusid."
Morley soovitab inseneridel kasutada omavahel ühendatud süsteemi, et minimeerida pinge tekkimist kinnituskonstruktsiooni ja ühenduspunktide vahel. "Selliseid süsteeme pakuvad mitmed tarnijad," ütles ta. "Disainerid peaksid sellele tähelepanu pöörama."

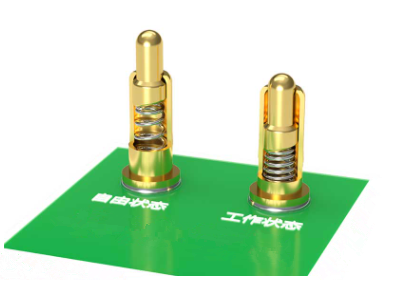

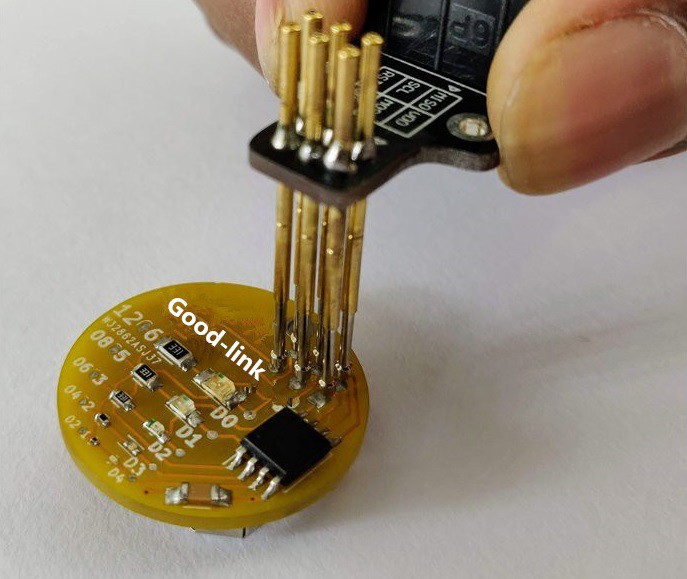

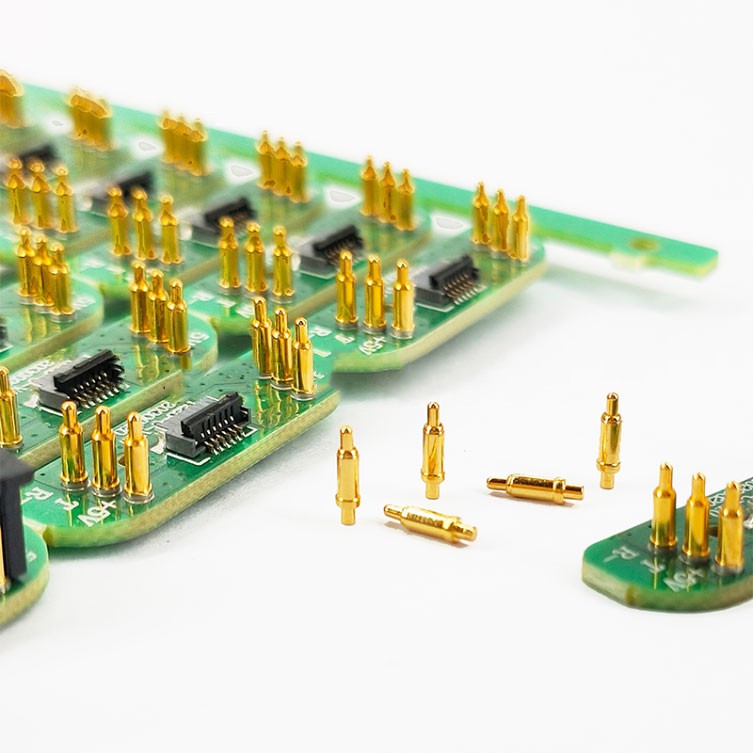

pogopini pistikute tootjad tarnivad - Shenzhen ZZT Precision Electronics Co., Ltd.
