Toodete kirjeldus

Kõik meie tooted vastavad RoHS-i ja halogeenivabadele nõuetele. Sõltuvalt teie ruumi suurusest, plaadistuse töötlemisest, impedantsi suurusest, eluea nõuetest, korpuse vahe suurusest jne saate erinevate valikute saamiseks siseneda meie tooteteeki allpool.

Pogo pin connector tooted

Nüüd pakume mitmeid pogo pin-pistikutooteid, pistikutööstuses on pogo pin spetsiaalne ühendustehnoloogia. Viimastel aastatel on selle usaldusväärse tehnoloogia aktsepteerinud mõned maailmatasemel tuntud tootjad ja seda on edukalt kasutatud enam kui 100 elektroonikatootes, nagu mobiiltelefonide akud, antenniühendused, GPS-positsioneerimissüsteemid, sülearvutid, videomängud. seadmed, välistänavavalgustid, kuuldeaparaadid, raadiovastuvõtjad jne.

Lahendage tootesisese suhtluse probleem

Praegu, turu arenedes ja tootetehnoloogia ajakohastamisel, ei piirdu üha enam tarbijaid mitte ainult toodete mitmeotstarbelisusega, vaid otsivad ka moekat välimust ning väikest ja õhukest välimust. Kuid sellise toote valmistamine ja kujundamine on tohutu väljakutse kõigile elektroonikatoodete inseneridele. Konnektori konstruktsiooniruumi ja standardsete spetsifikatsioonide tõttu on inseneridel raske selle lõpuleviimiseks head valikut teha. Sellest lähtuvalt kasutavad meie teadus- ja arendusinsenerid pogo pin-sondi ainulaadseid eeliseid, et luua kontseptsioon ja mõelda välja viise, kuidas aidata neil tooteinseneridel lahendada tootesisese suhtluse probleem. Lisaks on pogo tihvtidel ilmsed eelised konstruktsiooniruumi kasutamise, montaažikulu, eluea, proovitsükli, maksumuse jms osas.

Ühendus koosneb 3 osast: nõelvarrest, vedrust ja torust (nõela võlli kaitsmiseks võib kliendi paigaldusnõuetest lähtuvalt olla valikuline plastikkork).

Toote parameetrid

Spring Pogo tihvtide materjalid ja plaadistus
kolb	Materjal	BeCu	Enim kasutatud materjal pooljuhtide vedru-pogo pin-sondide jaoks.
	Materjal	Pd sulam	Tõhus jootmisvastaseks migratsiooniks. Plaati pole vaja.
	Plaatimine	Au sulam	Kõvadus on kõrgem kui Au (Gold) plaadistus ja on efektiivne joote migratsiooni vastu.
	Plaatimine	Au (kuld)	Hea elektrijuhtivus.
Tünn	Materjal	Vask	Messing, fosforpronks, nikkelhõbe, BeCu
	Materjal	Sulam	Meie enda välja töötatud tünn. Välisläbimõõt on saadaval vahemikus {{0}},11 kuni 0,42 mm
	Plaatimine	Au (kuld)	Hea elektrijuhtivus.
Kevad	―	Spring Steel Wire (SWP) (Music Wire)	Töötemperatuur: -45~125 kraadi
	―	Roostevabast terasest traat (SUS)	Töötemperatuur: -45~140 kraadi
	―	Roostevabast terasest traat kõrge temperatuuri jaoks	Töötemperatuur: -45~200 kraadi, välja töötanud ZZTKJ.

Kasutustingimus
Garantii	Insuldi seisund	Keskkonnatingimused	Voolu ja pinge seisund
・12 kuud (järgmistel tingimustel)	・Sond tuleb silitada vertikaalselt silindri teljega samas suunas.	Üldtingimused	・Voolust ja pinget tohib avaldada ainult statsionaarses asendis soovitatud käiguga.
	・Löögi pikkus ei tohi ületada soovitatavat tõmmet.	・Temperatuur 20-30 kraadi, õhuniiskus alla 30 protsendi
		・ Pole tolmu, söövitavat gaasi ega saastet
		・Sondi enda temperatuur peab olema 10-40 kraadi

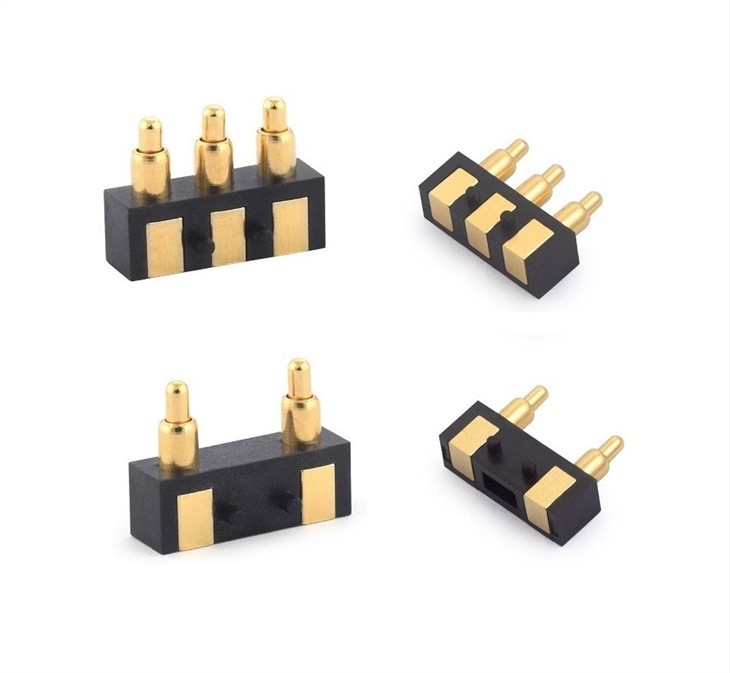

Toote pilt

Spring-loaded Pogo Pin Contacts

Nõeltoru konstruktsiooni osas esitame teie konstruktsiooniruumi ja toote funktsiooninõuete täitmiseks ning eluea tagamiseks meie tootekataloogi teie valikuks. Nõeltoru otsas on meil ääriku kujundus, mis tagab toote PCB-le kinnitamise mugavuse ja jootesügavuse. Lisaks pakume aku ühendamiseks ka nelinurkseid ja painutatud 90 kraadi pogo tihvte.

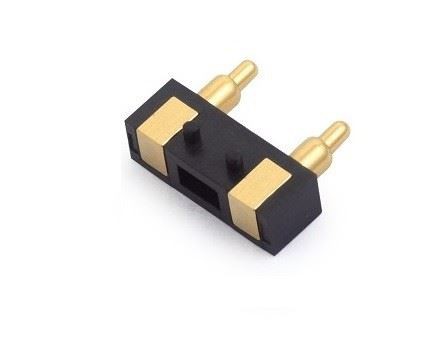

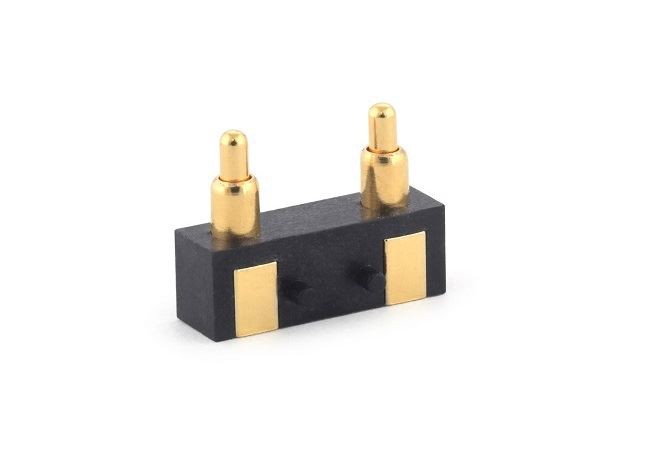

Side design Pogo Pin connector
