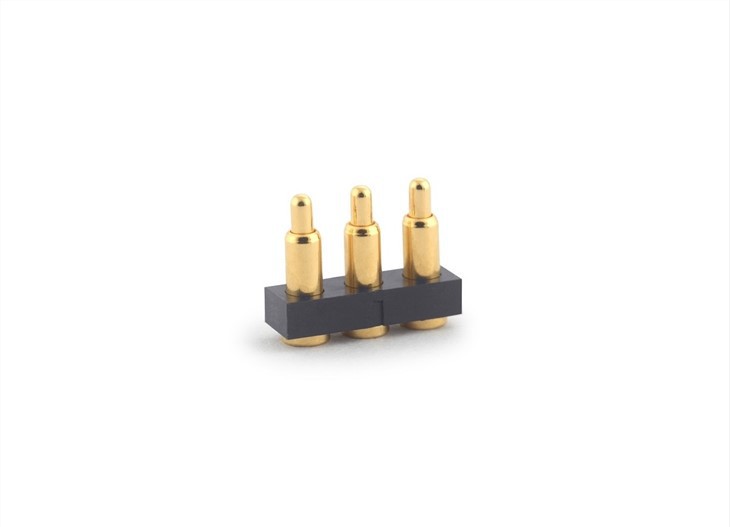

Pogo Pin 1Row 3pins konveieri jaoks

SMTPogo Pin 1Row 3pins konveieri jaoks

Spetsifikatsioon

ThePogo pin Toote spetsifikatsioon on järgmine:

1.0 ülevaade

1.1 Käesolev spetsifikatsioon määratleb Pogo tihvtide seeria toodete üldised toimivusparameetrid ja katsenõuded.

2.0 nõuded

2.1 Välimuse suurus vastab toote joonise nõuetele

3.0 Materjalid ja katmine

3.1 Tünn on messingisulam, mis peab olema galvaniseeritud, nikeldatud ja kullatud. Kattekihi paksus on toote erinevate kasutusviiside tõttu erinev.

3.2 Kolb on messingisulam, mis peab olema galvaniseeritud, nikeldatud ja kullatud. Kattekihi paksus on toote erineva kasutamise tõttu erinev.

3.3 Vedru on roostevabast terasest SUS 304 või see võib olla galvaniseeritud klaveriterastraat.

3.4 Plast on kõrge temperatuurikindel materjal, näiteks PA46, PA4T, LCP, PA9T ja nii edasi.

4.0 Parameetrid

4.1 Tööpinge: 12V

4.2 Pidev töövool: 1,0A

4.3 Kasutusaeg: 10000 korda

4.4 Töötemperatuur: -25 ℃ kuni ﹢ 75 ℃ 95%RHMax.

4,5 Ladustamistemperatuur: -40 ℃ kuni ﹢ 85 ℃ 95%RHMax.

5.0 Elektriline jõudlus

5.1 Kontakttakistus: kontakttakistus tööpunktis on<>

5.2 Taluma pinget: 500 VAC 1 minut, maksimaalne lekkevool on 0,3 mA.

6.0 Mehaanilised omadused

6.1 Positiivne jõud, tööpunkt on suurem kui 30 gf

6.2 Vastupidavus 20 000 -kordne vedrujõud jääb vahemikku

7.0 Keskkonnategevus

7.1 Kõrge temperatuuritaluvus 260 ℃, värvimuutused ja villid puuduvad 6 minuti pärast.

7.2 Pidev temperatuur ja niiskus 95%RH, 60 ℃, 96 tundi konstantset temperatuuri ja niiskustesti pärast kontakttakistust< 200="" ω,="" välimust="">

7.3 Soolapihustuskatse 5% soolalahus on 48 tunni jooksul korrosioonivaba.

7.4 Jootetina test 245 ± 5 ℃, aeg 2-3 sekundit, märg ala üle 95%.

Pogo -tihvti pistikplaadi klemmliides Rakendatud

Aku vedruga koormatud SMT pogo pin pistiku tarnijana kasutatakse meie SMT Pogo Pin suure voolutugevuse jaoks adapterit, vooluahela programmi, HMI lahendust ja trükkplaadi kujundust.

OurSMT Pogo Pin disain

Kuidas me seda teeme:

1. kaks hästi organiseeritud oma kaubamärgi auditeeritud tehast

2,38 täiustatud treipingi ja 12 kvaliteetset digitaalset masinat

3. Üle 100 kliendi ja 1000 tellimust üle maailma igal aastal

4.6 inline QIC ja 12 lõplikku QC, kontrollige iga sammu oma tellimuse järgi

5.136 oskustöölist, 15 kogenud tootmistsehhi juhti

6.12 professionaalne müügijuht, 7*24 -tunnine teenindus

Meie võimekus

■ Pogo Pin1.3KKpcs/päevas;

■ Uued komponendid 300 KSets/ M

■ Kinnitusdetailid 10 KSets/M

■ Täppisosad 100 KKtk/M

Kvaliteedi tagamise süsteem kevadise kontaktpinna kohta

Teenuse kliendid

Praegu on meie tooteid edukalt ja laialdaselt kasutatud tootevaldkondades: nutikad kantavad, TWS Bluetooth -peakomplektid, Bluetooth -kõlarid, nutikad kodud, nutitelefonid, 5G -side, meditsiiniseadmed, kaasaskantavad elektroonikatooted jne.

Usaldusväärne ja usaldusväärne Pogo tihvtide tootmine! Good-Link tehnoloogia muudab pistikute ühendamise paremaks.
