Magnetiline pogo pin laadimiskaabel
Magnetpistikud, tuntud ka kui magnetpistikud, magnetpistikud ja magnetpistikud, on mõned elektroonikaseadmetes laialdaselt kasutatavad pistikud, mis koosnevad peamiselt pogo tihvtidest ja magnetitest. Magneti konstruktsiooni ja magneti kokkupuutumise ja ligitõmbamise kaudu annab see magneti tüüpi pistiku, millel on suur adsorptsioonijõud ja mis sobib väikese suurusega struktuuride ning kergete ja õhukeste toodete jaoks.
Põhijooned:
1. Pikk eluiga, kasutuskordade arv võib ulatuda üle 100 000 korra
2. Vormi avamine puudub, mugav kliendi kohandamiseks ja kulude kokkuhoiuks
3. Elastset jõudu saab täpselt mõõta ja reguleerida
4. Mitmekesised tootmisrežiimid, mis on klientidele mugavad (SMT, pistikprogrammid jne)
5. Väike vahemaa, säästes ruumi, andes disaineritele paindlikuma konfiguratsioonistruktuuri
6. Madal induktiivsus, parem kõrgsageduslik lahendus
7. Järgige RoHS ja HF (pistiku) nõudeid
Toote omadused:
Magneti positsioneerimine: kasutage magneteid automaatseks meelitamiseks, joondamiseks ja isegi lolluste vältimiseks
Kukkumisvastane: imemisliidest on lihtne eemaldada ja masinat pole lihtne juhtida
Pikk eluiga: rohkem kui 10 000 korda
Veekindel disain: üle IP67
Kiire laadimisaeg: talub suure voolu ülekande 1A-100A disaini
Kohandamine: mitmekesised kujundid ja stiilid, mis sobivad põhitoote kujuga, parandavad toote kvaliteeti ja loovad müügiargumente
Toote struktuur:

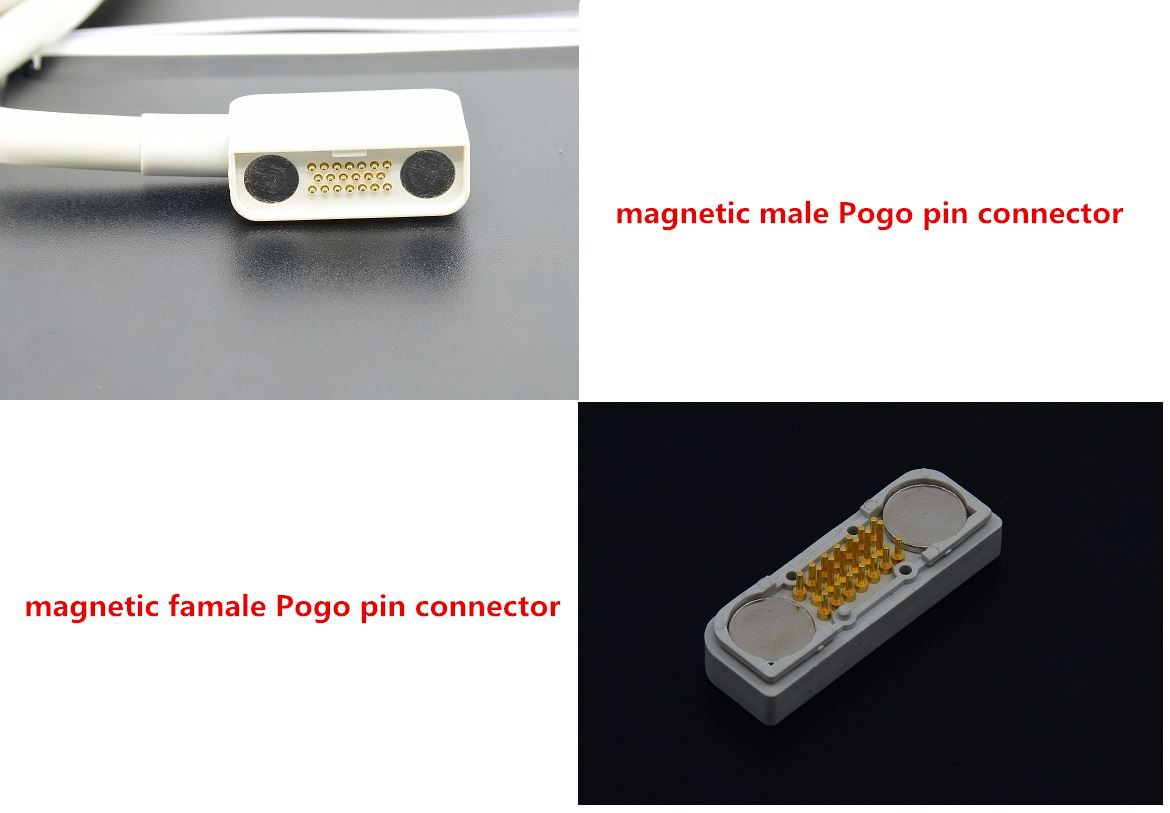

Magnettüüpi pistik sisaldab meessoost otsakomponenti ja sisemist otsakomponenti, mis on koaksiaalne isase otsakomponendiga. Isane otsakomponent sisaldab esimest välimise rõnga kummist osa, esimest rõnga kummist osa, esimest rõnga magnetit ja kahte isast PIN-koodi. Esimene rõngasmagnet on põimitud esimese välimise rõnga kummist osa ja esimese sisemise rõnga kummiosa vahele ning kaks isased PIN-nõelad läbivad esimese sisemise rõnga kummiosa; emane otsakoost sisaldab esimest sisemise rõnga kummiosa. Kaks välisrõnga kummist osa, teine sisemise rõnga kummiosa, teine rõngamagnet ja kaks emast PIN-tihvti. Teine rõngasmagnet on põimitud teise välimise rõnga kummist osa ja teise sisemise rõnga kummiosa vahele. Kaks naissoost PIN-nõela on torgatud kahe sisemise rõnga kummist osa külge; esimene rõngasmagnet vastab teisele rõngamagnetile ja teise rõnga magneti vastasots on polaarsuselt vastupidine ning kaks isast PIN-koodi vastavad kahele emasele PIN-nõelale ja emase PIN-nõela üks ots on varustatud pime auk isase PIN-nõela sisestamiseks.
