Pogo Pin Connectori tootmisprotsess
Nõela varre/toru materjal:
Pistiku põhiülesanne seisneb selles, et signaali juhtivuse ning ühendamise ja lahtiühendamise kordade arv on suur, mistõttu on vajalik ka materjali juhtivus ja elastsus (voolavustugevus).
1-1: messing (BRASS): vase-tsingi sulam, selle juhtivus on hea, juhtivus on umbes 26 protsenti ~ 29 protsenti (IACS), vase osakaalu järgi võib jagada C2680 (JIS) ja C3604 , C3601 (nõutav kuumtöötlus)
1-2: fosforpronks (PHOSPHOR BRONZE): vase-tina sulam, selle juhtivus on halvem kui messingil, juhtivus on umbes 13 protsenti. Kuid selle elastsus ja painduvus on head
See sobib tõmbamisprotsessiga torudele ja selle klassifikatsiooni saab tinasisalduse järgi jagada C5440, C5191 ja C5210. Mida suurem on tinasisaldus, seda halvem on juhtivus ja parem elastsus.
1-3: kuumtöödeldud vasesulamid: näiteks berülliumvasel (BERYLLIUM ALLOY) on hea elektrijuhtivus ja elastsus, kuid selle hind on kõrge.
Korpuse ja korgi jaoks kasutatud materjalid:

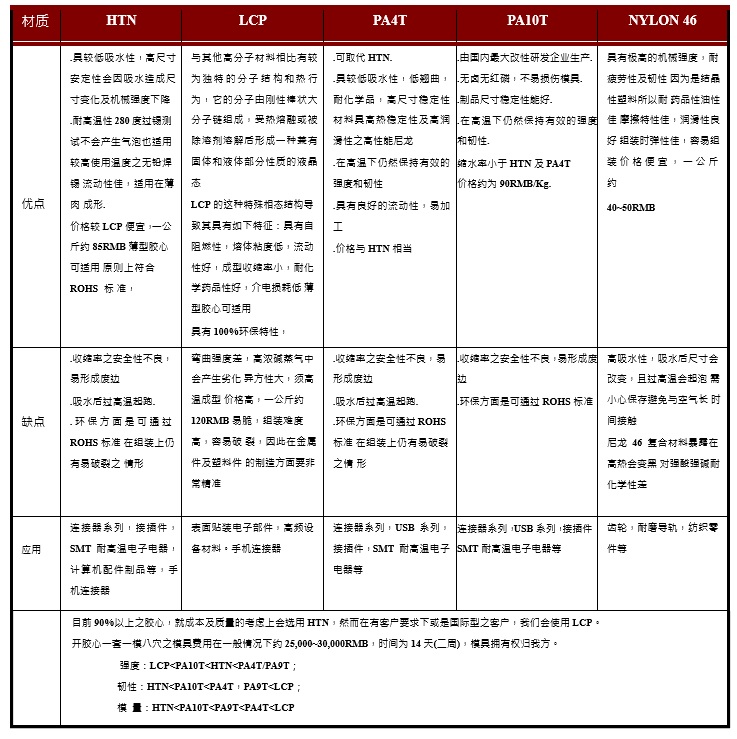

Esitage pistiku põhikonstruktsioon ja isolatsioon ning asetage selle sisse Pogo PIN-kood. Kasutatavad materjalid: pistikute suurus, kuju ja kasutusala on väga erinevad, seega on ka kasutatud tehnilisi plastmassi erinevaid. Pistikute projekteerimisel tuleks sobivate tehniliste plastide valimisel arvesse võtta temperatuurikindlust, voolavust, mehaanilist tugevust, elektrilist jõudlust, keskkonnakaitsenõudeid ja kulusid. Tavaliselt kasutatavad tehnilised plastid on LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC jne.
Kuna LCP-l endal on leegiaeglustavad omadused, võib see saavutada UL94 V-0 taseme ilma leegiaeglustit lisamata, nii et LCP suudab kiiresti täita RoHS-i ja halogeenivabade nõuetega. HTN, PA4T ja PA9T on nailonmaterjalid ning UL94 V-klassi 0 saavutamiseks tuleb lisada leegiaeglustid. HTN, PA4T ja PA10T tootjad kinnitavad, et vastavate klasside materjalides kasutatakse halogeenivaba leegiaeglustid.
