Millele tuleks pogo tihvtide jootmisel tähelepanu pöörata?
Nagu enamikul pistikutel, on ka pogo kontaktidel teatud kuumuskindlus. Tavalised südamiku- ja vedrumaterjalid ei talu kuumust ega ühekordset tina tagasivooluprotsessi. Kui plaanite operatsiooni korrata, võtke meiega ühendust ja aitame teil valida teie vajadustele kõige paremini vastava sondi ja materjali, et vältida järelprobleeme.

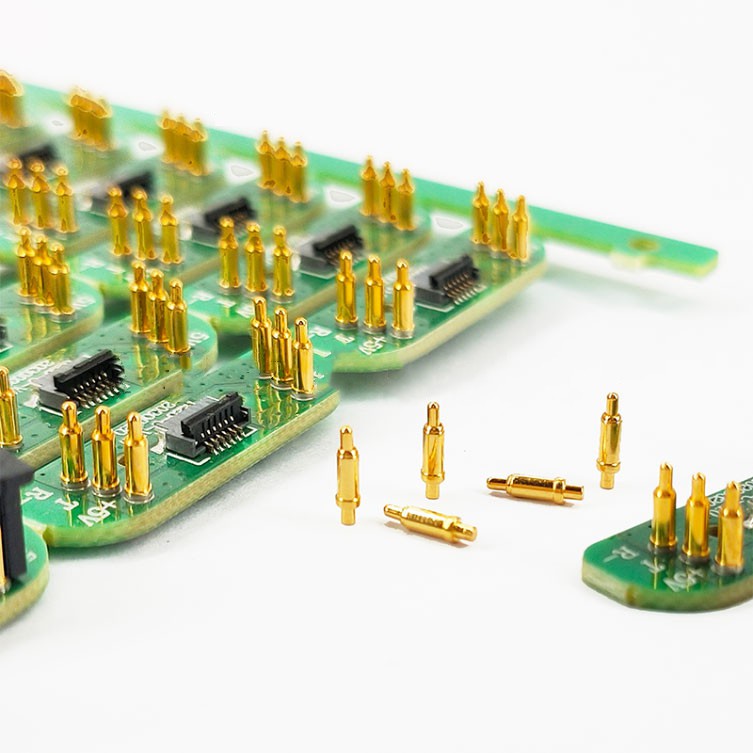

Kuidas kujundate pogo pin-pistiku jaoks trükkplaadi (PCB) suurust?
Üldiselt tuleks trükkplaadi raadiuse kaugus reserveerida rohkem kui {{0}},3 mm pogo kontakti otsas, jootepasta pinna raadius tuleks reserveerida rohkem kui {{4} },4 mm kumera rõnga jaoks ja sabaotsa pikkus peaks olema vähemalt 0,4 mm suurem kui trükkplaadi paksus. Kuid loomulikult peaksid ülaltoodud andmed põhinema mõistlikul sisemisel tolerantsil ja minimaalsel ühe nõela vahekaugusel.
Kuidas kujundada painduva trükkplaadi (FPC) mõõtmed pogo pin-pistikute jaoks?
See ei erine palju üldisest trükkplaadist. Suurim erinevus seisneb selles, et pärast painduva trükkplaadi mahaarvamist tuleks ühe nõela sabale reserveerida lisa 0,1 mm.
Kuidas määrata trükkplaadi (PBC) suurust pogo pin pistikute jootmiseks?
Jootepastaga kokkupuutuva osa jaoks tuleks reserveerida lisatihvti raadius 0,5 mm.
